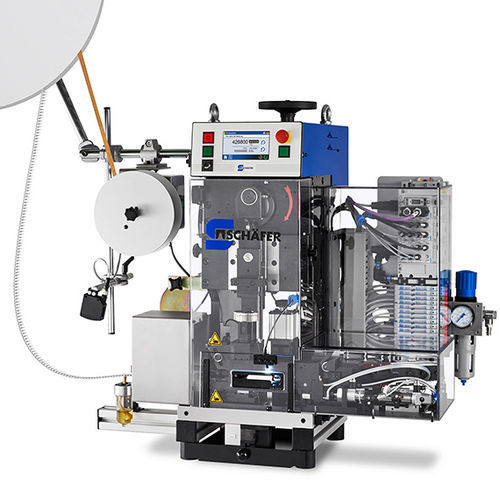

Sertisseuse de fils métalliques TransLine 240 ADVANCED

de câblespour cossedifférents câbles

Présentation
Machine à sertir automatique TransLine 240 ADVANCED pour sertissage de câbles unifilaires et multiconducteurs sur bornes à alimentation automatique. L'opérateur insère les fils et déclenche le cycle avec la pédale. La conception robuste assure des sertissages reproductibles adaptés à la production industrielle.

Modularité et utilisation
La construction modulaire réduit les temps de réglage et offre de nombreuses possibilités d'extension. Les applicateurs à changement rapide permettent un basculement rapide entre types de cosses. La vitesse et les paramètres de sertissage sont réglables pour s'adapter aux caractéristiques des cosses et des fils.

Fonctions d'assurance qualité
La surveillance intégrée de la force de sertissage détecte les sertissages incorrects en production. Les pièces défectueuses sont évacuées par le coupe-pièce défectueux afin d'empêcher leur utilisation en aval.

Interface opérateur et sécurité
HMI tactile STI 2015 avec interface multilingue et intuitive. Rôles utilisateur et modes de fonctionnement configurables ; connectivité réseau via RJ-45. Dispositif de sécurité surveillé interrompant l'alimentation et arrêtant la machine lors du retrait des carters. Volant manuel fourni pour essais en sécurité après changement d'outil ou maintenance. Conforme aux directives européennes applicables en matière de machines, sécurité électrique et CEM.

Remarques
Les illustrations du produit sont indicatives et peuvent présenter des équipements en option.

Équipement de base

• Carénage machine
• Module de dénudage
• Surveillance de la force de sertissage
• Coupe-pièce défectueux
• Pédale
• Bac à déchets

Extensions optionnelles

• Applicateur de sertissage
• Module zero cut
• Mordeur spécifique pour fil
• Enrouleur de papier
• Capteur de couleur
• Module de mise en réseau
• Module de service à distance
• Coupe-bandes

Caractéristiques techniques

• Matériaux traitables : câbles gainés unifilaires ou multiconducteurs
• Section de fil : 0,25–6 mm² (selon configuration)
• Cosses : bandes longitudinales ou transversales
• Longueur de dénudage max : 20 mm (selon configuration)
• Longueur d'enlèvement de gaine min : 15 mm (selon configuration)
• Entraînement : moteur triphasé 0,75 kW
• Plage de vitesse moteur : 440–2000 tr/min
• Force de pressage : 20 kN
• Course : 40 mm
• Hauteur de fermeture : 135,78 mm
• HMI : écran tactile STI 2015
• Alimentation : 230 V, 50/60 Hz
• Air comprimé : 6 bar
• Réseau : RJ-45
• Dimensions (L x P x H) : 830 x 600 x 700 mm
• Poids : env. 142 kg
