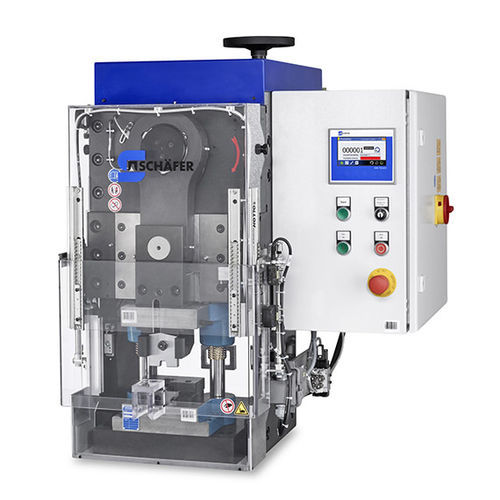

Sertisseuse de câbles CrimpLine 1550 EXTENDEDpour cossede filsautomatique
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Produit traité
- de câbles, pour cosse, de fils
- Mode de fonctionnement
- automatique
- Autres caractéristiques
- pour production moyenne
- Force de sertissage
150 kN
- Capacité de sertissage
50 mm
(2 in)- Puissance moteur
4 kW
(5,44 hp)- Tension
400 V
- Poids
500 kg
(1 102,311 lb)
Description
Présentation
La machine à sertir est conçue pour le sertissage fiable de cosses individuelles sur des fils et câbles de forte section. L'opérateur positionne manuellement la cosse et le conducteur, puis déclenche le cycle de sertissage avec la pédale. La construction robuste et modulaire garantit une longue durée de vie, une grande reproductibilité et des temps de réglage réduits, tout en permettant des extensions et des intégrations flexibles.
Assemblage des cosses et conducteurs
Traite des cosses individuelles et des câbles mono- et multiconducteurs. Section du fil : jusqu'à 100 mm² selon matériau et géométrie de la cosse. Les embouts de sertissage à changement rapide permettent des changements d'outil rapides. La vitesse et les paramètres de sertissage sont ajustables en fonction des propriétés des cosses et des conducteurs pour des résultats optimaux.
Interface opérateur moderne
Équipée d'un HMI tactile STI 2015 offrant une interface utilisateur intuitive et multilingue. Plusieurs rôles utilisateur et modes de fonctionnement sont disponibles. Les fonctions de mise en réseau (RJ-45) et les options de communication facilitent l'intégration dans des lignes de production et des flux Industry 4.0.
Sécurité élevée pour les opérateurs
La protection de l'opérateur est assurée par un capot coulissant surveillé ; le retrait des protections interrompt le circuit de sécurité électrique et arrête la machine. Une manivelle permet un test manuel sécurisé après les changements d'outils et la maintenance.
Conformité
Conforme aux directives européennes applicables en matière de sécurité mécanique et électrique ainsi qu'à la compatibilité électromagnétique (CEM).
Illustrations
Les images du produit sont à titre d'exemple et peuvent montrer des options ou des équipements spécifiques.
Équipement de base
Extensions optionnelles
Données techniques
Matériaux traitables : fil ; câbles mono- et multiconducteurs. Section du fil : jusqu'à 100 mm² (selon matériau et géométrie de la cosse). Cosses : cosses individuelles.
Spécifications techniques
La machine à sertir est conçue pour le sertissage fiable de cosses individuelles sur des fils et câbles de forte section. L'opérateur positionne manuellement la cosse et le conducteur, puis déclenche le cycle de sertissage avec la pédale. La construction robuste et modulaire garantit une longue durée de vie, une grande reproductibilité et des temps de réglage réduits, tout en permettant des extensions et des intégrations flexibles.
Assemblage des cosses et conducteurs
Traite des cosses individuelles et des câbles mono- et multiconducteurs. Section du fil : jusqu'à 100 mm² selon matériau et géométrie de la cosse. Les embouts de sertissage à changement rapide permettent des changements d'outil rapides. La vitesse et les paramètres de sertissage sont ajustables en fonction des propriétés des cosses et des conducteurs pour des résultats optimaux.
Interface opérateur moderne
Équipée d'un HMI tactile STI 2015 offrant une interface utilisateur intuitive et multilingue. Plusieurs rôles utilisateur et modes de fonctionnement sont disponibles. Les fonctions de mise en réseau (RJ-45) et les options de communication facilitent l'intégration dans des lignes de production et des flux Industry 4.0.
Sécurité élevée pour les opérateurs
La protection de l'opérateur est assurée par un capot coulissant surveillé ; le retrait des protections interrompt le circuit de sécurité électrique et arrête la machine. Une manivelle permet un test manuel sécurisé après les changements d'outils et la maintenance.
Conformité
Conforme aux directives européennes applicables en matière de sécurité mécanique et électrique ainsi qu'à la compatibilité électromagnétique (CEM).
Illustrations
Les images du produit sont à titre d'exemple et peuvent montrer des options ou des équipements spécifiques.
Équipement de base
- Machine à sertir
- Capot de machine
- Pédale
Extensions optionnelles
- Prise de câble spécifique
- Module de mise en réseau
- Module de service à distance
Données techniques
Matériaux traitables : fil ; câbles mono- et multiconducteurs. Section du fil : jusqu'à 100 mm² (selon matériau et géométrie de la cosse). Cosses : cosses individuelles.
Spécifications techniques
- Motorisation : moteur triphasé 4 kW
- Vitesse moteur : 1420 trs/min
- Force de pressage : 150 kN
- Course : 50 mm
- Hauteur de fermeture : max. 204,8 mm (réglable à 135,78 mm via adaptateur)
- HMI : écran tactile STI 2015
- Alimentation : 3x 400 V, 50/60 Hz
- Air comprimé : 6 bar
- Interface réseau : RJ-45
- Dimensions (L x P x H) : 750 x 850 x 900 mm (env. équipement de base)
- Poids : 500 kg (env. équipement de base)
