Machine de découpe et de gravure laser à fibre L5

laserpour acier inoxydablepour acier

Aperçu
Le L5 est un système laser à fibre à haute dynamique conçu pour la découpe rapide et précise de tôles fines à moyennes. Conçu pour des flux de production par nesting, il associe une cinématique compas, une tête optique unique et un contrôle de processus avancé pour des temps de cycle réduits et des pièces reproductibles.

Points forts

• Prêt pour l'automatisation : compatible changeurs de palettes, dispositifs de chargement/déchargement et tri pour augmenter l'autonomie et réduire les goulets d'étranglement.
• Haute dynamique et productivité : la cinématique compas et les algorithmes propriétaires permettent des mouvements courts très rapides avec précision maîtrisée.
• Efficacité opérateur : TRADJUST, interface FACE intuitive et terminal embarqué portable simplifient la mise en route et l'exploitation quotidienne.
• Contrôle de processus : capteurs APC2, DRY-COOLING et logiciel OPS assurent une surveillance en temps réel pour réduire les arrêts et le coût par pièce.

Structure 'airplane'
Structure portante brevetée Salvagnini avec manipulateur léger en forme d'avion offrant rigidité élevée, positionnement rapide et pleine accessibilité de la table pour chargement et maintenance.

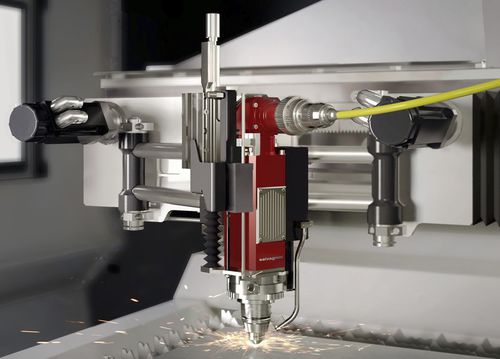

Tête laser Salvagnini
Tête optique unique couvrant la gamme d'épaisseurs usinables sans réglages manuels. Le DRY-COOLING contrôle activement la température des optiques pour stabiliser la qualité du faisceau lors des changements de production.

Compas avancé
Conception à inertie réduite utilisant des moteurs rotatifs pour déplacer la tête en XY avec des accélérations jusqu'à 5 g sur de courts déplacements, pilotée par un algorithme dédié intégré au CNC propriétaire pour un contrôle de trajectoire précis.

Fonctions de coupe adaptables
Modes de coupe (Standard, PowerCut, DynamicCut) pour choisir le processus adapté à chaque matériau et géométrie. TRADJUST module automatiquement les paramètres par trajectoire pour simplifier la gestion des paramètres.

Option ACUT
ACUT permet la coupe avec de l'air comprimé traité, offrant souvent une productivité comparable au azote avec un coût gaz réduit et élargissant les options d'approvisionnement en gaz de coupe.

Applications de vision artificielle

• AVS : accélère le centrage des tôles en utilisant des références d'opérations précédentes sans restriction de géométrie.
• SVS : capture les images des restes et les convertit en géométries DXF utilisables pour réimbrication.
• NVS : contrôle le centrage du faisceau et l'état de la buse avec appui ML pour proposer actions correctives et réduire les rebuts.

Interface homme‑machine (FACE)
FACE est l'HMI Salvagnini : interface cohérente et orientée tâches pour la programmation, la gestion des ordres et l'aide opérateur.

Écosystème logiciel

• STREAM : suite de programmation pour accélérer la création de programmes et réduire les temps de préparation.
• OPS : logiciel modulaire de gestion de production pour intégration temps réel avec ERP/MRP et optimisation des flux.
• LINKS : solution IoT pour la surveillance des performances, alertes maintenance et analyses de production.

Automatisation et intégration
Le L5 s'intègre à un large panel d'options d'automatisation pour augmenter autonomie et débit : CPE (changeur de palettes), ADB/ADC/ADLU/ADLL (chargement/déchargement), LTWS/LTWS Compact (tours de stockage), MV, MCU (tri automatique), TN (tri manuel), ANC (changeur de buse automatique), AQM/APM et autres pour permettre des modes de production non supervisés ou assistés.

Données techniques (extrait)
Modèles : L5-30 | L5-40
Surface XY (mm) : 3048 x 1524 | 4064 x 1524
Course axe Z (mm) : 100
Vitesse maximale XY (m/min) : 156
Précision (VDI3441) : Pa 0,08 mm | Ps 0,03 mm
Sources fibre : 2 kW, 3 kW, 4 kW, 6 kW, 8 kW (option haute efficacité), 10 kW
Capacités de coupe (indicatives) : acier jusqu'à ~25 mm ; inox jusqu'à ~30 mm ; aluminium jusqu'à ~30 mm (selon source/conditions)
Epaisseur minimale : 0,5 mm
Puissance absorbée max (exemple) : env. 16–45 kW selon configuration

caractéristiques / spécifications techniques

• Modèle commercial : L5
• Marque : Salvagnini
• Surface de travail : 3048 x 1524 mm (L5-30) / 4064 x 1524 mm (L5-40)
• Course Z : 100 mm
• Vitesse XY max : 156 m/min
• Précision Pa : 0,08 mm ; répétabilité Ps : 0,03 mm (VDI3441)
• Sources disponibles : 2–10 kW (incl. 8 kW haute efficacité)
• Capacités indicative de coupe : acier ~25 mm, inox/aluminium ~30 mm (selon puissance et conditions)
• Epaisseur minimale recommandée : 0,5 mm
• Fonctions clés : TRADJUST, DRY-COOLING, compas (jusqu'à 5 g)
• Logiciels : STREAM, OPS, LINKS
• Options d'automatisation : CPE, ADB, ADC/ADLU/ADLL, LTWS, MV, MCU, TN, ANC, ACUT, AQM/APM
