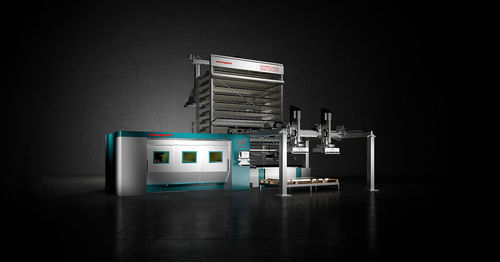

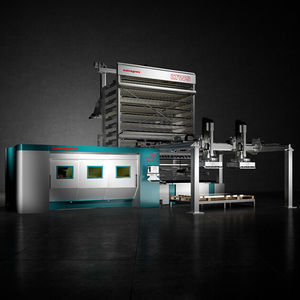

Machine de découpe laser 2D L3 series

laser à fibrepour aluminiumpour acier inoxydable

Aperçu
Le L3 est une machine de découpe laser 2D à fibre polyvalente, conçue pour un usage transversal sur une large gamme de matériaux et d’épaisseurs. Il associe une tête optique unique et une structure à poutre porteuse brevetée à des solutions d’automatisation, des capteurs adaptatifs et un écosystème logiciel pour une production répétable avec moins d’interventions opérateur.

Points clés

• Automatisation : solutions de stockage, chargement/déchargement et tri automatiques pour augmenter l’autonomie et réduire les goulets d’étranglement.
• Facilité d’utilisation : TRADJUST, interface FACE intuitive et terminal portable simplifient les opérations et les réglages.
• Efficacité du processus : capteurs adaptatifs et logiciel OPS pour contrôle en temps réel et réduction du coût par pièce.

Structure et tête laser

• Structure brevetée à poutre porteuse et manipulateur aérien léger : rigidité élevée, rapidité et accessibilité complète du plan de travail.
• Tête optique unique couvrant toute la plage d’épaisseurs usinables avec haute qualité de coupe ; pas d’ajustements mécaniques lors des changements de production.
• Technologie DRY‑COOLING pour le contrôle actif de la température des optiques.
• TRADJUST : modulation automatique des paramètres de coupe selon les trajectoires de pièce.
• Modes de coupe : Standard pour la production non présidée et PowerCut pour plus de réactivité/vitesse.
• Option ACUT : coupe à l’air comprimé traité comme alternative économique à l’azote dans de nombreux cas.

Solutions intelligentes / procédé

• APC2 : capteur adaptatif de procédé qui supervise le perçage en temps réel, détecte les pertes de coupe, arrête/reprend avec paramètres remodulés et recherche automatique de la focale.
• ANC : changeur automatique de buse en style magasin pour plus d’autonomie.
• Traçage/identification de pièces, réimbrication par vision des restes et surveillance du centrage buse/faisceau par apprentissage machine.

Automatisation et intégration
Le L3 supporte plusieurs configurations d’automatisation : changeurs de palettes manuels/automatiques (CPE), ADB prélèvement en paquet, ADLU/ADLL chargement/déchargement, tours de stockage LTWS / LTWS Compact, MV tray‑store avec grue, tri manuel TN et tri automatique MCU. Ces options réduisent les interventions et s’intègrent aux flux d’usine.

Écosystème logiciel

• STREAM : suite de programmation pour améliorer la réactivité et réduire les temps/erreurs de programmation.
• OPS : logiciel modulaire de gestion de production échangeant des données temps réel avec ERP/MRP et optimisant priorités et flux.
• LINKS : solution IoT pour surveillance des performances machine et analyse d’efficacité en temps réel.

Applications
Le L3 est adapté aux coupes multi‑matériaux (acier, inox, aluminium, cuivre, laiton) et aux environnements exigeant flexibilité, automatisation et intégration numérique. Les options de vision permettent le recyclage des restes, le positionnement sur références d’usinage antérieures et la surveillance buse/faisceau.

Données techniques (résumé)
Modèles : L3‑40 | L3‑4020 | L3‑6020
Surface de travail XY (mm) : 4064 x 1524 | 4064 x 2032 | 6096 x 2032
Course axe Z (mm) : 100 (tous modèles)
Vitesse maxi XY (m/min) : 156 (tous modèles)
Précision Pa (VDI3441) : 0,08 mm ; Dispersion moyenne Ps : 0,03 mm

Sources fibre et capacité de coupe (indicatif)
Puissances disponibles : 2000 W, 3000 W, 4000 W, 6000 W, 8000 W (version HE disponible), 10000 W
Capacité de coupe (épaisseur max, mm) — indicatif : acier doux ~15–25 mm ; inox ~10–30 mm ; aluminium ~8–30 mm ; cuivre/laiton ~5–10 mm. Épaisseur minimale : 0,5 mm (référence).

Consommation (indicatif)
Puissance absorbée maximale selon configuration/source (ex. ~16–42 kW). Puissance moyenne pour cycles typiques ~11–24 kW selon source et charge.

Options incluses / disponibles

• ACUT (découpe à l’air comprimé)
• ANC (changeur automatique de buse)
• APC2 (capteur adaptatif)
• Packages vision : AVS, SVS, NVS
• Automatisation : CPE, ADB, ADLU/ADLL, LTWS / LTWS Compact, MV, TN, MCU
• Logiciels : STREAM, OPS, LINKS

Caractéristiques / spécifications techniques

• Modèle : L3 (série)
• Type de produit : machine de découpe laser 2D à fibre
• Marque : Salvagnini
• Surfaces XY (exemples) : 4064 x 1524 mm, 4064 x 2032 mm, 6096 x 2032 mm
• Course Z : 100 mm
• Vitesse maxi XY : 156 m/min
• Précision Pa : 0,08 mm ; répétabilité Ps : 0,03 mm (VDI3441)
• Sources laser disponibles : 2 kW, 3 kW, 4 kW, 6 kW, 8 kW (HE), 10 kW
• Matériaux de coupe : acier, inox, aluminium, cuivre, laiton
• Épaisseur minimale : 0,5 mm (référence)
• Fonctions clés : DRY‑COOLING, TRADJUST, modes Standard/PowerCut
• Connectivité/logiciels : STREAM, OPS, LINKS (intégration ERP/MRP)
• Interfaces d’automatisation : CPE, ADB, ADLU/ADLL, LTWS, MV, TN, MCU
