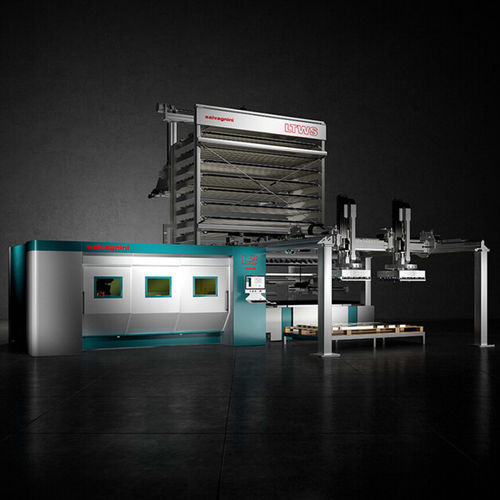

Machine de découpe laser à fibre L3.G4

pour aluminiumpour acier inoxydablepour cuivre

Aperçu
Conçu pour améliorer l’ergonomie et la simplicité d’utilisation tout en assurant une précision et une reproductibilité maximales, le L3.G4 élimine les activités à faible valeur ajoutée et optimise la consommation, garantissant des coûts par pièce réduits. Il s’agit d’une machine de découpe laser à fibre polyvalente avec une architecture portique à haute accessibilité et des fonctions de commande propriétaires facilitant son utilisation.

Points clés

• Portique à haute accessibilité garantissant un accès complet à la zone de travail, rigidité et précision.
• Tête laser à optique unique développée par Salvagnini, équipée du système DRY-COOLING pour le contrôle actif de la température des optiques.
• Fonction propriétaire TRADJUST pour la modulation automatique des paramètres de découpe selon les trajectoires (simplifie l’utilisation en n’exigeant qu’un paramètre de coupe).
• Capteurs de procédé adaptatifs (APC2) surveillant perçage et coupe en temps réel, détectant les pertes de coupe et remodulant automatiquement les paramètres.
• Modes de coupe Standard et PowerCut pour choisir l’option adaptée, selon sécurité/production sans surveillance ou réactivité/rapidité accrue.
• Applications de vision artificielle et traçage/identification des pièces pour accroître la flexibilité, simplifier la manutention et réduire les erreurs.

Présentation générale — améliorations des processus

• Automatisation : dispositifs de stockage et de chargement/déchargement/tri automatiques augmentent l’autonomie du système et éliminent les goulets d’étranglement ; réduisent l’impact des coûts de main-d’œuvre.
• Simplicité d’utilisation : interface intuitive FACE, interface multitâche, TRADJUST, vision artificielle et traçage des pièces rendent le L3.G4 accessible aux opérateurs et réduisent les temps d’intervention.
• Efficacité des processus : capteurs évolués, structure rigide et logiciels intégrés réduisent les arrêts, minimisent les erreurs et abaissent la consommation par pièce.

Automatisation & Solutions

• CPE changeur de palettes pour échange rapide de palettes manuelles (matière première entrant au-dessus de la pièce découpée sortante).
• ADB prise automatique depuis les packs en temps masqué ; ADC/ADLU/ADLL automatisent le chargement/déchargement avec des temps de cycle très courts et intégration avec tri MCU.
• LTWS et LTWS Compact tours-stock pour chargement/déchargement et stockage sans surveillance avec des temps de cycle d’environ 50 s.
• MCU tri automatique pour empilage de pièces de formes, tailles et poids différents, réduisant considérablement les temps d’attente.
• Dispositifs de tri manuel TN pour séparer pièces découpées et chute en parallèle des opérations de coupe.

Logiciels & Digitalisation

• FACE : interface homme‑machine simple et intuitive couvrant la gamme produit.
• STREAM : suite de programmation améliorant le rendement matière et réduisant le temps et les erreurs de programmation.
• OPS : logiciel modulaire de gestion de production synchronisant l’activité machine avec l’ERP/MRP et gérant priorités, règles et listes de production.
• LINKS : solution IoT Salvagnini pour le suivi en temps réel des performances machine et l’analyse orientée données pour optimiser les flux de production.

Caractéristiques & Options

• Tête laser unique avec DRY-COOLING et capteurs de procédé avancés.
• Découpe au diazote, à l’oxygène et option ACUT pour coupe à l’air comprimé traité (jusqu’à ~20 mm en configuration ACUT), avec module APM2 pour gestion de pression.
• TRADJUST : modulation automatique des paramètres en fonction des trajectoires.
• Options : changeur automatique de buse (ANC) et recherche automatique de foyer.

Détails techniques principaux

• Modèle : L3-30.G4
• Surface de travail (XY) : 3048 x 1524 mm
• Course axe Z : 160 mm
• Vitesse maximale XY : 170 m/min
• Précision (Erreur Pa) : 0.05 mm
• Dispersion moyenne (Ps) : 0.03 mm
• Sources fibre disponibles : 2000 W, 3000 W, 4000 W, 6000 W, 8000 W (incl. variante haut rendement)
• Capacité de découpe (épaisseurs max indicatives selon matériau) : acier jusqu’à 25 mm ; inox jusqu’à 25 mm ; aluminium jusqu’à 25 mm ; cuivre/laition jusqu’à 10 mm

caractéristiques / spécifications techniques

• Dénomination modèle : L3.G4
• Zone de travail (XY) : 3048 x 1524 mm
• Course Z : 160 mm
• Vitesse XY max : 170 m/min
• Précision : Pa 0.05 mm ; répétabilité Ps 0.03 mm (mesure VDI3441)
• Sources disponibles : 2 kW / 3 kW / 4 kW / 6 kW / 8 kW (y compris 8 kW haute efficacité)
• Capacités de coupe typiques : acier/INOX/aluminium jusqu’à 25 mm selon configuration ; cuivre/laition jusqu’à 10 mm
• Puissance absorbée moyenne (exemples) : ~11–20 kW selon source et conditions
