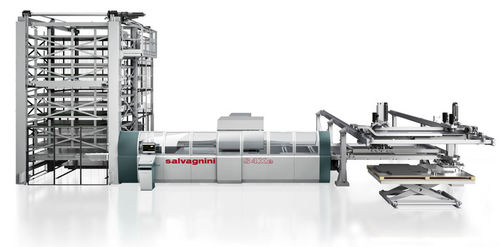

Centre de poinçonnage cisaillage S4Xe series

CNCservocommandépour métal

Aperçu
Le centre de poinçonnage‑cisaillage S4Xe est une cellule intégrée pour la tôlerie qui automatise le chargement, le poinçonnage, la déformation, la séparation et le déchargement afin d’assurer un flux de production continu, répétable et industriel tout en limitant les manipulations manuelles et les chutes de matière.

Caractéristiques principales

• Tête multi‑presse à matrice pouvant accueillir jusqu’à 96 outils ; chaque outil est actionné individuellement et reste disponible pour éviter les changements en cycle.
• Cisaille intégrée composée de deux lames indépendantes de 500 mm, orthogonales, équipées de serre‑flans pour des découpes de n’importe quelle longueur tout en conservant l’alignement.
• Manipulateur avec course 3030 mm permettant d’usiner des flans jusqu’à 3048 mm sans reprise de préhension ; système hand‑over breveté adaptant la dynamique au poids.
• Manipulateur à 9 pinces à ouverture indépendante pour permettre des imbrications et usinages sans maintien de chute.
• Commandes adaptatives pour centrage, dynamique du manipulateur, compensation thermique et auto‑réglage de la cisaille (jeu/force).

Efficacité du procédé
La S4Xe gère alimentation, poinçonnage, déformation, séparation et déchargement au sein d’un seul flux automatisé pour maximiser les opérations en temps masqué et assurer un flux continu sans manutention intermédiaire.

Automatisation & modularité
La machine accepte des modules d’automatisation modulaires pour accroître l’autonomie et le takt :

• PD – désempileur automatique pour alimentation depuis paquets.
• MD – magasin flan à flan (6–15 plateaux) pour JIT et fourniture lot‑unité.
• MV – magasin multi‑tour pour alimentation mixte paquets ou flans.
• IA – empileur automatique sur table pour le post‑traitement.
• MCU – dispositif à deux manipulateurs cartésiens pour préhension et empilage automatiques.

Logiciel & Industrie 4.0
Suite logicielle intégrée (FACE HMI, STREAM / STREAMPUNCH, OPS, LINKS) pour programmation, optimisation de nests, gestion de production et supervision IoT avec intégration ERP/MRP et analyse temps réel.

Avantages

• Productivité accrue par suppression des changements d’outils en cycle et optimisation des temps masqués.
• Flexibilité de production pour gros lots, kits ou pièces unitaires sans réoutillage fréquent.
• Réduction des chutes via imbrication optimisée, manipulateur 9 pinces et cisaille intégrée.
• Qualité de pièce stable grâce à l’alignement poinçon‑matrice, la coupe cisaille et la compensation thermique.

Données techniques

• Modèle : S4Xe.30 / S4Xe.40
• Dimensions maximales du flan (mm) : 3048 x 1650 / 4064 x 1650
• Diagonale maximale (mm) : 3466 / 4386
• Dimensions minimales du flan (mm) : 370 x 300
• Vitesse max X / Y (m/min) : 132 / 96 — mouvements simultanés : 163
• Accélération max X / Y (m/s²) : 30 / 15
• Course manipulateur : 3030 mm (usinage jusqu’à 3048 mm sans reprise)
• Outils tête multi‑presse : jusqu’à 96 (5 configurations)

Capacités de matériaux (valeurs indicatives)

• Aluminium (UTS 265 N/mm²) : poinçonnage / cisaillage jusqu’à 5,0 mm
• Acier (UTS 410 N/mm²) : poinçonnage / cisaillage jusqu’à 3,5 mm
• Inox (UTS 610 N/mm²) : poinçonnage / cisaillage jusqu’à 2,0 mm
• Épaisseur minimale matière : 0,5 mm
