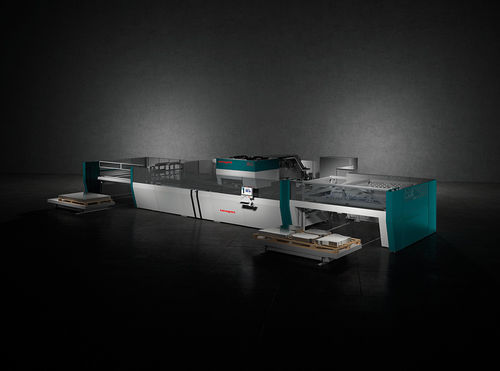

Poinçonneuse automatique S4 series

électriquepneumatiqueservocommandée

Présentation
La S4 Salvagnini est une poinçonneuse automatique hybride (poinçonnage-cisaillage) conçue pour offrir productivité, précision et flexibilité pour le travail de la tôle en environnement industriel. Elle intègre poinçonnage, formage et séparation des pièces en un seul flux de production automatisé, réduisant les temps de production et garantissant une qualité constante.

Fonctionnalités clés
La machine réalise automatiquement le chargement, le poinçonnage, le formage, la séparation et le déchargement sans intervention manuelle, éliminant les pièces semi-finies et assurant une répétitivité extrême.

Système adaptatif

• Actionneur hybride de pointe qui module la consommation et alimente progressivement en énergie selon l’usinage, le matériau et la force requise.
• Système de contrôle du centrage qui mesure la tôle entrante et ajuste le programme selon les dimensions réelles.
• Manipulateur adaptant sa dynamique à la taille et au poids de la tôle, avec ouverture programmable des pinces selon le pourcentage de tôle usiné.
• Système automatique de compensation de la dilatation thermique des axes du manipulateur pour garantir une précision extrême.
• La cisaille enregistre automatiquement le jeu et module la force requise en fonction de l’épaisseur et du matériau.

Automatisation modulaire
Des dispositifs de stockage, de chargement et de déchargement automatiques augmentent l’autonomie du système et permettent l’intégration dans des cellules flexibles ou des usines entièrement automatisées. La gamme d’options répond à diverses stratégies de production.

Tête multi-presse et outillage
La tête multi-presse possède une structure matrice pouvant contenir jusqu’à 117 outils en tourelle épaisse sur les stations B, C et D (station D avec force maximale 30 tonnes). Les outils bénéficient d’une marge d’affûtage de 9 mm et sont disponibles sur la totalité du format de tôle maxi. Chaque outil est actionné individuellement et disponible en permanence. La tête peut être équipée de vérins inférieurs et d’outils Multitool sur la station D.

Outillage recommandé
Les outils à tourelle épaisse recommandés pour la S4 sont fournis par Matrix Tools, couvrant systèmes standards, paramétriques et sur mesure, garantissant qualité et fiabilité.

Taraudage
Option de taraudeuse électrique pouvant héberger jusqu’à 6 outils, installée côté tête de poinçonnage sans empiéter sur l’espace des outils.

Manipulateur
Le manipulateur centre le flan au début de l’usinage et le maintient pendant le poinçonnage et la séparation. Course maximale 3030 mm, permettant l’usinage de flans de 3048 mm en une seule passe. Équipé de 9 pinces pneumatiques à ouverture et fermeture indépendantes, il réduit les chutes et permet des imbrications sans bande de reprise. Algorithme d’optimisation de trajectoire et système de transfert breveté modulant la dynamique selon le poids de la tôle.

Cisaille intégrée
La cisaille est composée de deux lames de 500 mm, indépendantes et orthogonales, équipée d’un serre-flan pour découper n’importe quelle longueur. Située près de la tête multi-presse au sein de la même structure pour un alignement optimal et une qualité d’usinage supérieure.

Modules d’automatisation disponibles

• PD : Désempileur automatique de paquets.
• MD : Magasin MD feuille à feuille.
• MV : Magasin pour paquets de tôles.
• IA : Empileur de plateaux non-magnétiques.
• MCU : Manipulateur cartésien pour tri automatique ou chargement de pièces semi-finies.

Logiciels et IoT
La S4 s’appuie sur la suite logicielle Salvagnini pour optimiser programmation et production : STREAM (suite de programmation), OPS (logiciel de gestion de production modulable), LINKS (solution IoT de surveillance et analyse en temps réel) et le module TOOLS pour la gestion graphique de la base d’outils de poinçonnage. Ces logiciels améliorent la réactivité, réduisent erreurs et coûts et facilitent l’intégration ERP/MRP.

Durabilité et consommation
La S4 utilise des actionneurs hybrides exclusifs visant à réduire la consommation moyenne jusqu’à 20% par rapport aux solutions électriques équivalentes. Conception simplifiée sans pièces mobiles thermiquement sensibles minimisant les besoins de refroidissement et l’entretien. Technologies adaptatives et capteurs garantissent une utilisation optimale des matériaux et une réduction des rebuts.

Applications typiques
Convient à de nombreux secteurs : HVAC, mobilier métallique, automobile, aérospatial, appareils professionnels, signalisation, construction, etc. Adaptée aux grandes séries comme aux petits lots et aux kits unitaires grâce à la combinaison productivité/flexibilité.

Caractéristiques / spécifications techniques

• Modèles : S4-30 et S4-40.
• Dimensions maximales du flan : S4-30 = 3048 x 1650 mm, S4-40 = 4064 x 1650 mm.
• Diagonale maximale du flan : S4-30 = 3650 mm, S4-40 = 4655 mm.
• Dimensions minimales du flan : 600 x 400 mm.
• Vitesse maximale axe X : 132 m/min (S4-30 et S4-40).
• Vitesse maximale axe Y : 117 m/min (S4-30 et S4-40).
• Vitesse de déplacement simultané des deux axes : 176 m/min.
• Accélération maximale axe X : 30 m/s².
• Accélération maximale axe Y : 17 m/s².
• Épaisseur maximale recommandée (poinçonnage / cisaillage) selon matériau : aluminium (UTS 265 N/mm²) 5.0 mm, acier (UTS 410 N/mm²) 4.0 mm poinçonnage / 3.5 mm cisaillage, acier inox (UTS 610 N/mm²) 4.0 mm poinçonnage / 2.0 mm cisaillage.
• Épaisseur minimale matériau : 0.5 mm.
• Tête multi-presse : jusqu’à 117 outils en tourelle épaisse; station D jusqu’à 30 tonnes; marge d’affûtage 9 mm; outils disponibles en permanence.
• Manipulateur : course maximale 3030 mm, 9 pinces pneumatiques indépendantes.
• Cisaille : deux lames de 500 mm, indépendantes et orthogonales, avec serre-flan.
