Centre de poinçonnage automatique S1 series

servocommandépour métalde tôle

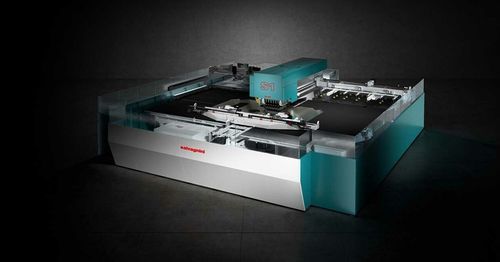

Aperçu
Le S1 est un combiné poinçon‑laser et un véritable centre d’usinage qui poinçonne, déforme, taraude, découpe et sépare les pièces. Il optimise la production en réduisant les déchets, en limitant les manipulations intermédiaires et l’intervention de l’opérateur, et en autorisant la production automatique de pièces finies.

Efficacité du process

• Toutes les opérations de poinçonnage, de déformation et de séparation sont automatiques et exécutées par un système intégré unique, supprimant les pièces semi‑finies et réduisant les interventions manuelles.
• Haute répétabilité et réduction des temps de cycle grâce à des flux intégrés et au mouvement d’outil contrôlé.

Automatisation modulaire
Le système supporte plusieurs stratégies de chargement/déchargement pour augmenter l’autonomie, notamment :

• Production de pièces individuelles.
• Production de pièces multiples et d’imbrications, micro‑jointées ou séparées, avec préservation des chutes et déchargement du squelette.
• Production de pièces multiples et d’imbrications séparées avec destruction du squelette pour un traitement en flux.

Système adaptatif
Le S1 intègre des technologies adaptatives rendant le système intelligent et automatiquement réactif aux variations :

• Contrôle de centrage mesurant les tôles entrantes et adaptant les programmes aux dimensions réelles.
• Manipulateur à deux chariots ajustant sa dynamique selon dimensions et poids de la tôle.
• Compensation automatique de la dilatation thermique des axes du manipulateur pour garantir la précision de positionnement.
• Entraînement des mouvements d’outil avec descente contrôlée réduisant les temps de cycle et améliorant la qualité du poinçonnage.

Tête multi‑presse
La tête multi‑presse utilise une structure matricielle pouvant loger jusqu’à 59 outils. Chaque outil est actionné individuellement et reste disponible en permanence, éliminant les réoutillages en cycle. Cela garantit une haute précision d’alignement poinçon‑matrice et permet des usinages avancés (offset, nervures, taraudage) sans changements fréquents d’outils.

Manipulateur et manutention
Le manipulateur dispose de deux chariots indépendants qui centrent et maintiennent la tôle pendant le poinçonnage et la découpe. Chaque chariot comprend trois préhenseurs à ouverture indépendante (dont un à réglage variable) pour atteindre toutes les zones de la tôle. La course axe X des deux chariots est de 3450 mm, permettant les traitements sans reprise.

Découpe laser
Le laser fibre intégré permet la production et la séparation de pièces de toute géométrie. Les puissances disponibles sont 2000 W ou 3000 W, offrant des vitesses linéaires élevées et une précision sur contours irréguliers. Les gaz d’assistance incluent l’azote et l’air comprimé selon l’application.

Taraudage
Une unité électrique de taraudage en option peut être installée sur le côté de la tête opératrice ; elle peut accueillir jusqu’à 6 outils de taraudage pour opérations en cycle.

Outils
Les turrets épais (thick turret) et les outils spéciaux sont conçus et produits au sein du groupe Salvagnini (Matrix) qui maîtrise la chaîne de production. Les types d’outils supportés incluent les stations B, C, D et MultiTool pour une large palette d’opérations de poinçonnage et de formage.

Logiciels et interfaces
FACE est l’interface homme‑machine Salvagnini utilisée sur la gamme. STREAM (suite de programmation) automatise la programmation et l’optimisation des imbrications pour le punçonnage combiné et la découpe laser. OPS est le logiciel modulaire de gestion de production pour l’échange d’informations en temps réel avec l’ERP/MRP. LINKS est la solution IoT Salvagnini pour la surveillance des performances machines et l’analyse des données.

Caractéristiques techniques

• Modèle : S1 (dénomination commerciale : S1)
• Tailles disponibles : S1.30 et S1.40
• Dimensions maximales du flan : S1.30 = 3048 x 1524 mm ; S1.40 = 4064 x 1524 mm
• Dimensions minimales du flan : 670 x 400 mm
• Technologies : Tête multi‑presse (poinçonnage & formage) et Laser fibre (découpe)
• Puissance source laser : 2000 W ou 3000 W
• Gaz d’assistance laser : Azote, air comprimé
• Épaisseur maximale recommandée (exemples) : Aluminium (UTS 265 N/mm²) jusqu’à 5,0 mm ; Acier (UTS 410 N/mm²) jusqu’à 5,0 mm ; Inox (UTS 660 N/mm²) jusqu’à 5,0 mm
• Épaisseur minimale : 0,5 mm
• Capacité tête multi‑presse : jusqu’à 59 outils, chacun actionné individuellement
• Manipulateur : deux chariots indépendants, course X 3450 mm, 3 préhenseurs longs par chariot
• Unités optionnelles : unité de taraudage électrique (jusqu’à 6 outils), modules d’automatisation (AFD, MD, MV, UC, TM, TML, PCU)
