Câble électrique de données SABIX® R flex Data IQ

USB 3.0faible fuméeavec écran en cuivre

Présentation du produit
La SABIX® R flex Data IQ USB 3.0 (USB 3.2 Gen 1x1) est un câble de données halogène-free haute performance développé pour les réseaux embarqués de véhicules ferroviaires et routiers. Il assure une impédance caractéristique définie de 90 Ω ± 10 % et une protection globale efficace pour garantir une transmission de données haute vitesse stable en environnement électromagnétiquement contraignant. Convient pour infotainment, interfaces de diagnostic/maintenance et communications embarquées. La conception sans halogènes limite fumées et gaz corrosifs et répond aux exigences incendie R15 (EL1A) et R16 (EL1B) selon EN 45545-2 pour les niveaux de danger HL1 et HL2.

Avantages

• sans halogène
• pas de propagation de la flamme
• ignifuge et auto-extinguible
• ignifuge selon UN/ECE R118
• répond à EN 45545-2 R15 (EL1A) et R16 (EL1B) pour HL1-2
• faible émission de fumée
• testé en toxicité
• faible corrosivité
• résistant aux huiles et carburants
• flexible pour espaces d'installation réduits
• résistant aux contraintes mécaniques
• excellentes caractéristiques de transmission
• sans PFAS

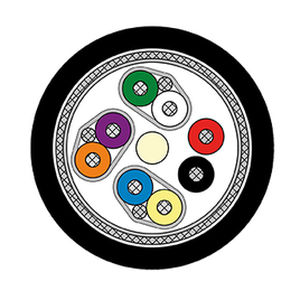

Construction
Dimension : 3 x (2 x 30 AWG)ST + 2 x 28 AWG
Conducteur : brins de cuivre étamé, fils fins
Isolation : Special SABIX®
Code couleur : selon dessin
Ensemble conducteur : selon dessin
Écran : feuille alu et tresse de fils de cuivre étamés
Matière gaine : Special SABIX®
Couleur gaine : noir (similaire RAL 9005)

Données techniques
Référence article : 6650-0003
Tension de service crête : max. 90 V
Tension UL : 300 V
Tension d'essai : âme/âme : 2000 V ; âme/écran : 2000 V
Rayon de courbure min. : pose fixe : 4 x d ; application flexible : 12 x d
Plage de température : UL : jusqu'à +75 °C ; pose fixe : -50/+90 °C ; application flexible : -40/+90 °C
Sans halogène : selon EN 50306-1 + EN 50264-1. Développement HCl ≤ 0,5 % selon IEC 60754-1. pH ≥ 4,3 et conductivité ≤ 10,0 µS/mm selon IEC 60754-2. Teneur en fluor ≤ 0,1 % selon IEC 60684-2
Comportement au feu : pas de propagation de la flamme selon IEC 60332-3-25 et EN 50305 ; ignifuge et auto-extinguible selon IEC 60332-1-2 ; ignifuge selon ISO 6722 (UN/ECE R118)
Densité de fumée : selon IEC 61034
Toxicité : selon EN 50305
Résistance huiles et carburants : selon EN 50264-1
Impédance caractéristique : 90 Ω ± 10 Ω
Flexibilité : bonne
Résistance aux intempéries : bonne
Application : adapté aux applications USB 3.0
Absence de substances nocives : conforme à la directive RoHS de l'Union européenne

Dimensions (exemple article)
Réf. : L66500003 — Dimension : 3 x (2 x 30 AWG)ST + 2 x 28 AWG — Ø ext. env. 5,2 mm / max. 5,6 mm — Cuivre : 22,5 kg/km — Poids câble : ≈ 39 kg/km

Caractéristiques / spécifications techniques

• Modèle / Série : SABIX® R flex Data IQ
• Référence (exemple) : 6650-0003
• Dimension : 3 x (2 x 30 AWG)ST + 2 x 28 AWG
• Conducteur : brins de cuivre étamé, fils fins
• Isolation / Gaine : Special SABIX®
• Écran : feuille alu + tresse de cuivre étamé
• Impédance caractéristique : 90 Ω ± 10 Ω
• Tension de service crête : max. 90 V (UL 300 V)
• Tension d'essai : 2000 V (âme/âme et âme/écran)
• Rayon de courbure min. : fixe 4 x d, flex 12 x d
• Plage de température : UL jusqu'à +75 °C ; fixe -50/+90 °C ; flexible -40/+90 °C
• Feu & fumée : EN 45545-2 (R15 EL1A / R16 EL1B HL1-2), IEC 60332, IEC 61034
• Sans halogène et faible corrosivité : IEC 60754-1 / IEC 60754-2
• Résistant aux huiles & carburants, bonne flexibilité
• Sans PFAS, conforme RoHS
