Câble électrique audio/vidéo SABIX® R flex Data IQ

de donnéesfaible fuméeavec écran en cuivre

Application
Le SABIX® R flex Data IQ HDMI / DVI / DisplayPort est un câble de données numérique spécialement conçu pour la technologie ferroviaire et les interfaces vidéo/multimédia haute résolution dans les véhicules ferroviaires. Il permet la transmission fiable de signaux différentiels haute vitesse et convient aux systèmes d'information voyageurs, solutions d'affichage, vidéosurveillance et systèmes d'infodivertissement. Le câble satisfait aux exigences de protection incendie R15 (EL1A) et R16 (EL1B) selon EN 45545-2 pour les niveaux de danger HL1 et HL2. Une impédance caractéristique définie de 100 Ω ± 10 %, une protection globale efficace composée d'une feuille d'aluminium et d'une tresse en cuivre étamé, ainsi qu'une construction robuste sans halogènes assurent une transmission stable des signaux dans des conditions électromagnétiques et mécaniques exigeantes.

Caractéristiques principales

• sans halogènes
• pas de propagation de la flamme
• inflammabilité réduite et auto-extinguible
• résistant au feu selon UN/ECE R118
• conforme aux exigences R15 (EL1A) et R16 (EL1B) selon EN 45545-2 pour HL1-2
• faible émission de fumées
• testé en toxicité
• faible corrosion
• résistant aux huiles et carburants
• flexible pour espaces d'installation restreints
• résistant aux contraintes mécaniques
• excellentes caractéristiques de transmission
• sans PFAS

Construction

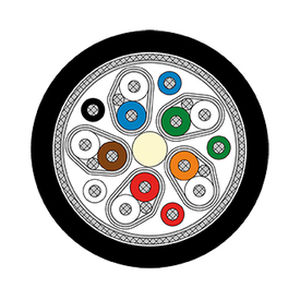

Dimension : 5 x (2 x 28 AWG)ST + 5 x 28 AWG
Conducteur : brins de cuivre étamé, fils fins
Isolation : SABIX® spécial
Code couleur : selon dessin
Torsadage : selon dessin
Écran : feuille d'aluminium et tresse en cuivre étamé
Gaine : SABIX® spécial
Couleur de la gaine : noir (similaire RAL 9005)

Données techniques
Numéro d'article : 6650-0002
Tension maximale de service : max. 90 V
Tension (UL) : 300 V
Tension d'essai : âme/âme : 2000 V ; âme/écran : 2000 V
Rayon de courbure min. : pose fixe : 4 x d ; application flexible : 12 x d
Plage de température : UL : jusqu'à +75 °C ; pose fixe : -50 / +90 °C ; application flexible : -40 / +90 °C
Sans halogènes : selon EN 50306-1 + EN 50264-1 ; dégagement HCl ≤ 0,5% selon IEC 60754-1 ; pH ≥ 4,3 selon IEC 60754-2 ; conductivité ≤ 10,0 µS/mm selon IEC 60754-2 ; teneur en fluor ≤ 0,1% selon IEC 60684-2
Comportement au feu : pas de propagation de la flamme selon IEC 60332-3-25 et EN 50305 ; inflammabilité réduite et auto-extinguible selon IEC 60332-1-2 ; résistance au feu selon ISO 6722 (UN/ECE R118)
Densité de fumée : selon IEC 61034
Toxicité : selon EN 50305
Résistance aux huiles et carburants : selon EN 50264-1
Impédance caractéristique : 100 Ω ± 10 Ω
Flexibilité : bonne
Résistance aux intempéries : bonne
Application : adapté pour HDMI, DVI et DisplayPort
Absence de substances nocives : conforme à la directive RoHS de l'Union européenne

Caractéristiques / Spécifications techniques

• Dénomination commerciale : SABIX® R flex Data IQ
• Intitulé complet du produit : SABIX® R flex Data IQ HDMI/DVI/DisplayPort
• Numéro d'article : 6650-0002
• Dimension : 5 x (2 x 28 AWG)ST + 5 x 28 AWG
• Ø extérieur (typ./max.) : env. 7,8 mm / max. 8,0 mm
• Masse cuivre (≈) : 40,8 kg/km
• Masse câble (≈) : 82 kg/km
• Impédance caractéristique : 100 Ω ± 10 Ω
• Plage de température (flexible) : -40 °C à +90 °C
• Rayon de courbure min. (flexible) : 12 x d
• Blindage : feuille d'aluminium + tresse en cuivre étamé
• Gaine : SABIX® spécial (noir)
• Normes / Homologations : EN 45545-2 (R15/R16 HL1-2), UN/ECE R118, UL, CE, RoHS
