Boîte de dérivation murale

blindéepour câblecoaxiale

Application

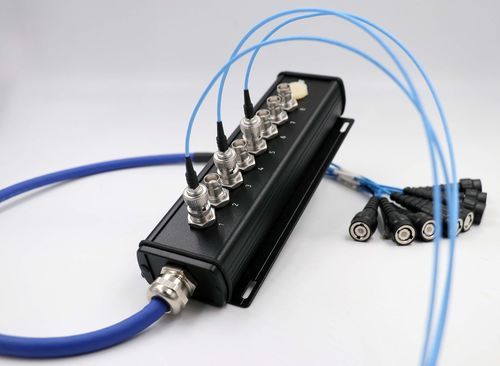

Ce boîtier de dérivation est conçu pour les mesures NVH à faible bruit et pour la connexion fiable de microphones et de capteurs uniaxiaux IEPE aux systèmes de mesure. Le câble multipaire coaxial intégré 8 conducteurs associe des lignes coaxiales blindées individuellement et un blindage global pour améliorer la compatibilité électromagnétique et la stabilité mécanique, ce qui le rend adapté aux essais embarqués, aux bancs d'essai et aux armoires de contrôle. Des types de connecteurs et des longueurs de câble personnalisés sont disponibles sur demande.

Caractéristiques principales

• transmission de signal à faible bruit pour mesures NVH
• âmes coaxiales blindées individuellement avec blindage global pour haute performance EMC
• construction flexible et facile à acheminer avec gaine PUR résistante aux huiles et produits chimiques
• boîtier en aluminium robuste, indice de protection IP65 / NEMA 3 (boîtier uniquement)
• personnalisable : connecteurs et longueurs de câble disponibles

Informations complémentaires
Disponible également en variante 4 conducteurs et avec designs de connecteurs personnalisés.

Connecteurs
côté 1 : 8 x prises BNC pour montage appareil (avec capuchons anti-poussière) + prise de sécurité (connexion écran), jaune
côté 2 : 8 x connecteurs BNC mâles isolés

Données câble

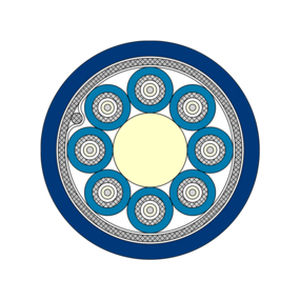

construction : 8 x (1 x Ø 0,20 mm)C — coax faible bruit 50 Ω
isolation : TPFP
gaine intérieure : PUR
gaine extérieure : PUR, couleur : bleu foncé
diamètre extérieur : env. 9,0 mm
tension de service : max. 350 V
plage de température : -40°C à +90°C (court terme +125°C pendant 2500 h)

Données boîtier
boîtier : aluminium, peinture poudre noire
joint : TPE, noir
indice de protection (valable uniquement pour le boîtier, pas pour les prises de montage) : IP65 / NEMA 3
poids (sans connecteurs ni câble) : env. 285 g
dimensions (L x H x P) : env. 200 x 57 x 32 mm ; avec support mural : env. 200 x 76 x 34,8 mm

Exemple de configuration
réf. S3075-3031-00500 — matière de la gaine : PUR — longueur L : 5000 mm

Téléchargements
Fiche technique disponible pour le boîtier de dérivation (PDF produit).

Caractéristiques techniques

• Type de produit : boîtier de dérivation avec câble multipaire coaxial 8 conducteurs faible bruit
• Usage prévu : mesures NVH ; connexions de microphones et capteurs uniaxiaux IEPE
• Connecteurs côté 1 : 8 x prises BNC pour montage appareil (avec capuchons) + prise de sécurité (connexion écran)
• Connecteurs côté 2 : 8 x connecteurs BNC mâles isolés
• Construction du câble : 8 x (1 x Ø 0,20 mm)C, coax 50 Ω faible bruit
• Isolation : TPFP
• Gaine intérieure : PUR
• Gaine extérieure : PUR, couleur : bleu foncé
• Diamètre extérieur : env. 9,0 mm
• Tension de service : max. 350 V
• Plage de température : -40°C à +90°C (court terme +125°C pendant 2500 h)
• Boîtier : aluminium, peinture poudre noire
• Joint : TPE, noir
• Indice de protection (boîtier uniquement) : IP65 / NEMA 3
• Poids (sans connecteurs ni câble) : env. 285 g
• Dimensions (L x H x P) : env. 200 x 57 x 32 mm (avec support mural : env. 200 x 76 x 34,8 mm)
• Exemple de configuration : S3075-3031-00500, gaine PUR, longueur 5000 mm
• Personnalisation : connecteurs et longueurs de câble disponibles sur demande
