Câble électrique de données

BNCrobusteen cuivre

Application / Description
Le câble multiconducteur triaxial IEPE 8 voies offre une connexion structurée et compacte pour les mesures NVH et vibrations multi-canaux avec accéléromètres triaxiaux. Plusieurs voies de signal sont regroupées dans un seul câble multicore et chaque canal de mesure est réparti sur trois connecteurs BNC, permettant une transmission claire des signaux triax vers l'instrumentation. Jusqu'à huit capteurs triaxiaux peuvent être connectés de manière efficace. La conception IEPE triaxiale combinée à une gaine intérieure et extérieure en PUR garantit une stabilité mécanique et une bonne maniabilité. Un blindage multi-couches assure une qualité de signal fiable en environnements exigeants. Domaines d'application typiques : bancs d'essai, essais véhicules et laboratoires à forte densité de canaux. Des configurations de connecteurs sur mesure, par exemple prises capteur ¼-28 UNF, permettent une intégration adaptée aux systèmes de mesure existants.

Avantages produit

• mécaniquement robuste
• souple pour la pose
• réduction de la complexité de câblage pour les montages multi-canaux
• raccordement groupé jusqu'à 8 signaux de capteurs triaxiaux
• configurations de connecteurs personnalisées possibles

Connecteurs
Côté 1 - prise ¼-28 UNF, 4 broches
Côté 2 - 8 × (3× BNC mâle)

Données du câble

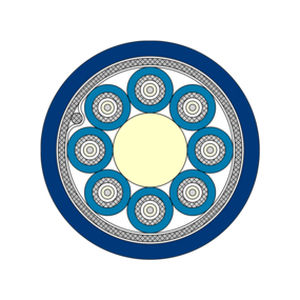

Construction - 8 × (4 × AWG 34)C – IEPE Triax
Isolation - TPFK
Gaine intérieure - PUR
Gaine extérieure - PUR
Couleur de la gaine - bleu foncé
Diamètre extérieur - env. 11,7 mm
Tension de service - max. 150 V
Plage de température - -40°C à +90°C (court terme +125°C, 2500 h)

Exemple de configuration
Réf. S3055-1030-00500 | Matériau de la gaine : PUR | Longueur "L" : 5000 mm

Téléchargements

• Fiche technique du câble multiconducteur triaxial IEPE 8 voies (PDF)

Caractéristiques / Spécifications techniques

• Dénomination produit : câble multiconducteur triaxial IEPE 8 voies
• Nb. max. de capteurs triaxiaux : 8
• Connecteurs : ¼-28 UNF (prise) d'un côté ; 8 × (3× BNC mâle) de l'autre côté
• Construction du câble : 8 × (4 × AWG 34)C – IEPE Triax
• Isolation : TPFK
• Gaine intérieure et extérieure : PUR
• Couleur de la gaine : bleu foncé
• Diamètre extérieur : env. 11,7 mm
• Tension de service : max. 150 V
• Plage de température : -40°C à +90°C (court terme +125°C, 2500 h)
• Blindage : blindage multi-couches pour une qualité de signal améliorée
• Propriétés mécaniques : robuste et flexible pour la pose
