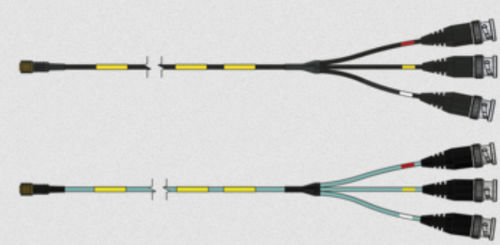

Câble électrique de connexion

de donnéesBNChaute température

Application / description
Câble de connexion pour capteurs d'accélération triaxiaux avec sortie tension (IEPE).

Avantages produit

• résistant haute température jusqu'à +250°C (TPFK)
• gaine mécaniquement résistante (PUR)
• extrêmement flexible (silicone)

Informations complémentaires
Marquage individuel par manchon thermorétractable, p. ex. numéro interne ou code-barres.

Connecteurs
Côté 1 : prise ¼-28 UNF, 4 pôles (remarque : indiquer le type de capteur)
Côté 2 : 3 × fiches BNC mâles

Données câble (TPFK)
Construction : 4 × AWG 34
Isolation : TPFK
Gaine : TPFK
Couleur gaine : bleu
Diamètre extérieur : env. 2,1 mm
Tension nominale : max. 150 V
Plage de température : -55°C / +250°C

Données câble (PUR)
Construction : 4 × AWG 34
Isolation : TPFK
Gaine : PUR
Couleur gaine : noir
Diamètre extérieur : env. 2,5 mm
Tension nominale : max. 150 V
Plage de température : -40°C / +90°C (jusqu'à +125°C pendant 2500 h)

Données câble (Silicone)
Construction : 4 × AWG 30
Isolation : TPFK
Gaine : Besilen (silicone)
Couleur gaine : turquoise
Diamètre extérieur : env. 2,7 mm
Tension nominale : max. 150 V

Exemples de configuration
S3031-1030-00600 | Gaine : TPFK | Longueur : 6000 mm
S3032-1030-00600 | Gaine : PUR | Longueur : 6000 mm
S3033-1030-00600 | Gaine : Silicone | Longueur : 6000 mm

Téléchargements
Fiche technique pour câble de connexion (fiche produit, PDF disponible).

Caractéristiques techniques

• Type de produit : câble de connexion pour capteurs d'accélération triaxiaux (IEPE)
• Connecteurs : prise 1/4-28 UNF (4 pôles) et 3 × fiches BNC mâles
• Construction des conducteurs : variantes en 4 × AWG 34 ou 4 × AWG 30
• Matériau d'isolation : TPFK
• Matières des gaines : TPFK, PUR, Besilen (silicone)
• Couleurs des gaines : bleu (TPFK), noir (PUR), turquoise (Silicone)
• Diamètre extérieur : env. 2,1 mm (TPFK), env. 2,5 mm (PUR), env. 2,7 mm (Silicone)
• Tension nominale : max. 150 V
• Plages de température : TPFK : -55°C à +250°C ; PUR : -40°C à +90°C (jusqu'à +125°C pendant 2500 h) ; Silicone : grande flexibilité (données de température selon exécution, cf. TPFK/PUR)
• Longueurs disponibles dans les exemples : 6000 mm
• Exemples de références : S3031-1030-00600 (TPFK), S3032-1030-00600 (PUR), S3033-1030-00600 (Silicone)
• Fiche technique : fiche produit (PDF)
