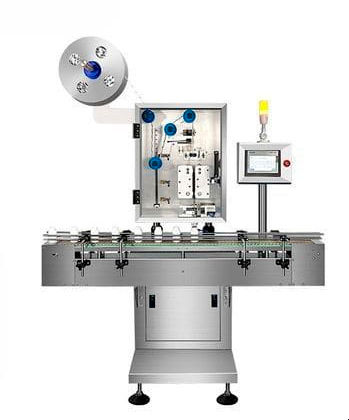

Machine de mise sous pli RD-SR-120

Aperçu
Machine conçue pour insérer des sachets dessicants dans les emballages pharmaceutiques et autres afin de contrôler l'humidité et préserver l'intégrité du produit. Elle traite le dessicant livré en rouleau continu, découpe les sachets individuels, détecte leur position, transporte et insère les sachets dans des flacons, boîtes ou autres contenants via des guides ou trémies.

Principe de fonctionnement

• Alimentation en rouleau continu du dessicant
• Capteurs optiques ou mécaniques détectant la position pour une coupe et une insertion précises
• Mécanisme de coupe (cutter rotatif ou lame) séparant les sachets
• Transport des sachets par courroies ou guides jusqu'au point d'insertion
• Trémies ou entonnoirs guidant les sachets dans les contenants

Fonctionnement
La machine découpe la bande de dessicant en sachets individuels et les place avec précision dans les flacons ou boîtes sur la ligne de production. La synchronisation avec la ligne d'emballage garantit l'insertion au bon moment.

Caractéristiques principales et commande
Contrôle PLC avec écran HMI pour le réglage des paramètres, la surveillance et le diagnostic. Des capteurs vérifient l'insertion ; sachets manquants ou mal positionnés déclenchent des alertes et éventuellement le rejet. Des protections et un arrêt d'urgence assurent la sécurité des opérateurs. Les réglages sont ajustables pour la taille des sachets et la vitesse de ligne.

Tableau des spécifications
Capacité de production : 20–120 bouteilles/min
Dessicant applicable : 10–30 mm (largeur) × 20–50 mm (longueur)
Tailles de flacon acceptées : 15–500 ml
Puissance totale : 0,5 kW
Alimentation : AC220V 1P 50/60Hz (personnalisable)
Délai typique : 7 jours
Commande : PLC avec HMI
Contrôle qualité : capteurs d'insertion et rejet en cas de défaut
Sécurité : protections et arrêt d'urgence

Principales pièces (exemples)

• Courroie de serrage
• Capteur photoélectrique Panasonic
• Écran tactile Siemens (HMI)
• Ensemble cutter et guides d'alimentation
