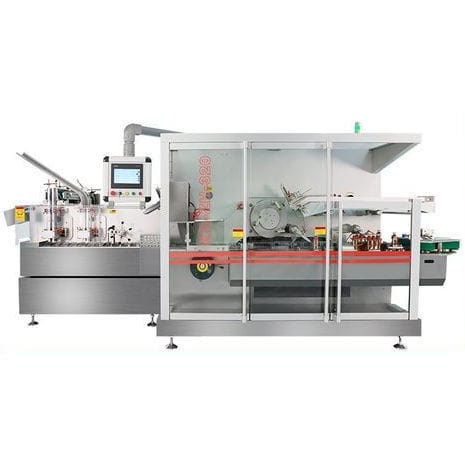

Étuyeuse horizontale RD-SPM-480

pour l'industrie pharmaceutiquepour masquesà haute vitesse

Vue d'ensemble
La cartonneuse horizontale full‑servo est une machine d'emballage haute vitesse de nouvelle génération conçue pour respecter les normes de production GMP. Elle est destinée au cartonnage horizontal continu d'inserts pharmaceutiques, de blisters, de flacons, de sachets et d'articles similaires, et peut être intégrée aux équipements amont et aval pour des lignes d'emballage automatisées.

Spécifications
Capacité de production : Max. 320 cartons/min
Gamme de taille du carton : L (65–150) × P (35–85) × H (12–45) mm
Gamme de taille de l'insert : L (78–250) × P (85–170) mm
Plis de l'insert : 1–4 plis
Grammage du papier insert : 60–70 g/m²

Caractéristiques principales

• Haute cadence jusqu'à 320 cartons/min pour les lignes continues
• Compatible avec plaquettes blister, flacons, sachets et articles similaires
• Délai de livraison réduit : option environ 20 jours pour livraison rapide

Principe de fonctionnement
La séquence machine comprend l'alimentation en matière, le positionnement du produit, l'ouverture et la mise en forme du carton, le scellement et la sortie. Les postes de travail sont synchronisés pour un fonctionnement continu à grande vitesse.

Avantages

• Châssis et parties en contact en acier inoxydable ou acier au carbone avec soudures traitées thermiquement pour répondre aux exigences d'hygiène et de durabilité
• Mécanisme rotatif à quatre divisions et entraînement double planétaire pour ouverture externe du carton avec deux dispositifs de pré‑formage pour assurer une mise en forme fiable et éviter les collisions avec des cartons plus grands
• Détection en carton en trois étapes (alimentation → guidage sur rail → détection dans le carton) avec rejet automatique, alarme et arrêt en cas de défaut

Principales pièces

• Alimentation oscillante servo
• Automate Siemens (PLC)
• Distribution des cartons par servo
• Dispositif d'oreilles pliées
• Réglage d'échelle de poignée
• Unité d'insertion de languette
• Arrêt d'urgence
• Pompe à vide Backer

Caractéristiques techniques

• Capacité de production : Max. 320 cartons/min
• Gamme de taille du carton : L 65–150 mm × P 35–85 mm × H 12–45 mm
• Gamme de taille de l'insert : L 78–250 mm × P 85–170 mm
• Plis insert : 1–4 plis
• Grammage insert : 60–70 g/m²
• Produits applicables : comprimés, gélules, blisters alu‑PVC, sachets granulaires, onguents, sachets souples, produits en flacon, nettoyants visage, cigarettes électroniques, masques faciaux
• Construction : acier inoxydable ou acier au carbone avec soudures traitées thermiquement
• Formage du carton : structure d'ouverture externe double planétaire avec deux dispositifs de pré‑formage
• Détection et sécurité : détection en carton avec rejet automatique, alarme et arrêt ; arrêt d'urgence inclus
• Intégration : compatible pour connexion avec ensacheuses oreiller, machines d'emballage secondaire et machines de conditionnement blister pour lignes automatisées
