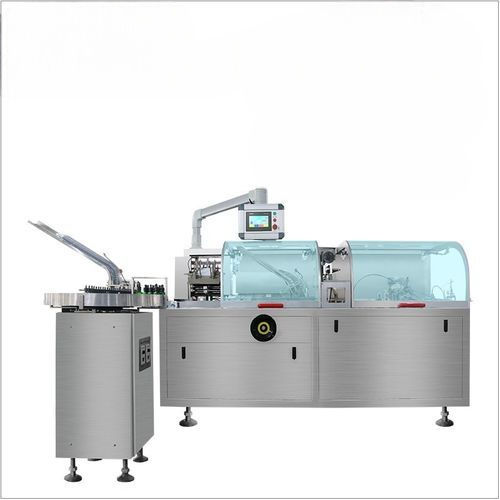

Étuyeuse latérale RD-ZH-120W

pour l'industrie cosmétiquepour l'industrie agroalimentairepour l'industrie pharmaceutique

Présentation
La cartonneuse à chargement latéral SL-120 est une machine d'emballage automatisée conçue pour former, remplir et sceller des cartons destinés aux secteurs pharmaceutique, agroalimentaire, cosmétique et biens de consommation. Elle peut être raccordée en ligne aux lignes d'emballage en plaquette (blister) et en sachet oreiller.

Fonctionnement & Process
Des cartons plats sont alimentés, formés en carton 3D, remplis avec le produit et la notice (1–4 plis), puis fermés par scellement mécanique, colle chaude ou fermeture à rabat. Les systèmes intégrés de contrôle qualité incluent tests de matériau, détection de manque, impression de lot et rejet automatique pour garantir le remplissage et la fermeture corrects.

Spécification
Jusqu'à 120 cartons/min
Applicable pour plaquettes, flacons, sachets, etc.
Délai de livraison rapide : env. 15 jours

Table technique
Capacité de production : 35–120 cartons/min
Plage de dimensions du carton : L (70–185) × W (35–90) × H (14–50) mm
Dimension de la notice : L (78–250) × W (90–170) mm
Pliage de la notice : 1–4 plis
Poids de la notice : 60–70 g/㎡

Principales caractéristiques

• Haut niveau d'automatisation : alimentation, aspiration du carton, formage, pliage de la notice (1–4 plis), insertion du produit et de la notice, impression du lot, pliage des rabats supérieurs et scellement, avec détection de manque et rejet automatique.
• Options de scellement : scellement mécanique, colle chaude ou fermeture par rabat pour une qualité constante.
• Conception modulaire : configuration flexible pour une intégration facile aux équipements en amont et en aval.
• Faible maintenance : accès simplifié aux composants pour nettoyage et entretien rapides afin de réduire les temps d'arrêt.

Principales pièces

• Chargeur (Feeder)
• Station de chargement manuelle
• Unité de positionnement du carton
• Unité de formage du carton
• Bras de support (truss arm)
• Unité de scellement du carton
• Inspection du produit fini

Caractéristiques / spécifications techniques

• Capacité de production : 35–120 cartons par minute (typique)
• Débit maximum : jusqu'à 120 cartons/min
• Plage de dimensions du carton : L 70–185 mm × W 35–90 mm × H 14–50 mm
• Dimensions de la notice : L 78–250 mm × W 90–170 mm
• Pliage de la notice : 1–4 plis
• Poids de la notice : 60–70 g/㎡
• Types de produits applicables : plaquettes, flacons, sachets et articles similaires
• Méthodes de scellement : scellement mécanique, colle chaude ou fermeture par rabat
• Intégration : compatible avec connexion en ligne aux machines blister et pillow
• Délai de livraison : env. 15 jours (livraison rapide)
• Fonctions qualité : tests de matériau, impression de lot, détection de manque, rejet automatique, inspection du produit fini
