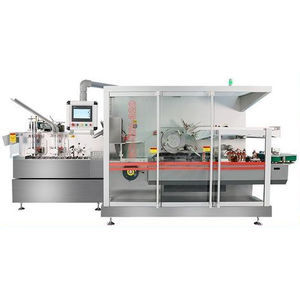

Encartonneuse horizontale RD-ZH-120L

pour l'industrie pharmaceutiquecompacteautomatique

Aperçu
La cartonneuse compacte est une machine en ligne destinée à l'ouverture automatique de cartons pré-pliés, à l'insertion de produits et de notices (feuillets/manuels), à l'impression des numéros de lot et à la fermeture (pliage des oreilles et insertion de languette). Elle convient aux plaquettes blister, flacons, sachets, tubes et articles similaires et peut être équipée de différents systèmes d'alimentation et d'une unité de colle chaude en option pour l'étanchéité.

Étapes du processus

• Montage du carton : des bras mécaniques ou des ventouses prennent un carton plat et le positionnent en ouverture.
• Alimentation produit : les produits sont transférés depuis le convoyeur d'entrée et positionnés précisément pour l'insertion.
• Insertion et pliage des notices : les feuillets sont pliés (1–4 plis) par l'alimenteur de notices puis insérés dans le carton.
• Impression de lot et fermeture : la machine imprime le numéro de lot, plie les oreilles, insère la languette et peut appliquer de la colle chaude si configurée.
• Éjection et déchargement : les cartons fermés sont évacués vers un convoyeur pour étiquetage, conditionnement ou expédition.

Spécification
Capacité de production jusqu'à 120 cartons/min. Adaptée aux plaquettes blister, flacons, sachets et produits similaires. Délai indicatif : 20 jours (livraison rapide).

Paramètres clés (tableau)

• Capacité de production : Max. 120 cartons/min
• Plage de dimensions du carton : L 65–150 mm × l 35–85 mm × H 12–45 mm
• Plage de dimensions des notices (feuillet/manuel) : L 78–250 mm × l 85–170 mm
• Pliage des notices : 1–4 plis
• Grammage des notices : 60–70 g/m²

Principales caractéristiques

• Encombrement réduit : conçu pour les espaces de production limités.
• Alimentation flexible : prend en charge plusieurs types d'alimentateurs pour blister, flacons, sachets et notices.
• Débit élevé pour sa taille : jusqu'à 120 cartons/min, adapté aux productions faibles à moyennes.
• Fermeture personnalisable : unité de colle chaude en option pour une fermeture renforcée.

Principales pièces

• Convoyeur et alimentation produit
• Alimenteur de feuillets/manuels
• Unité de montage et positionnement du carton
• Mécanisme d'insertion/pousse pour produits et notices
• Imprimante de numéro de lot
• Unité de fermeture du carton (pliage des oreilles, insertion de languette, colle optionnelle)
• Convoyeur de sortie

Spécifications techniques

• Capacité de production : Max. 120 cartons/min
• Plage de dimensions du carton : L 65–150 mm × l 35–85 mm × H 12–45 mm
• Plage de dimensions des notices : L 78–250 mm × l 85–170 mm
• Pliage des notices : 1–4 plis
• Grammage des notices : 60–70 g/m²
• Produits applicables : plaquettes blister, flacons, sachets, tubes et articles similaires
• Optionnel : configuration de fermeture par colle chaude
• Délai indicatif : 20 jours (livraison rapide)
