Vanne électrique MCH-000XX-3-20SM16071
à actionneur électriqueà régulation de débitfemelle

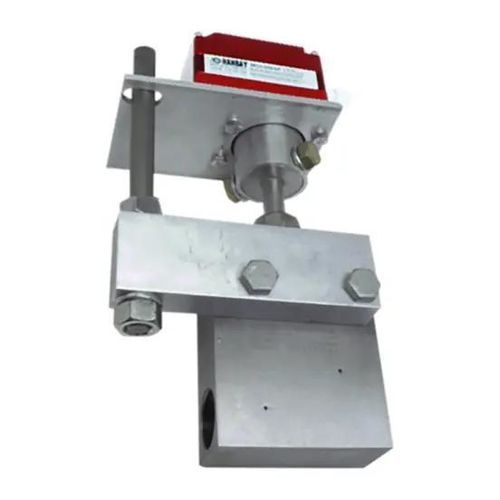

Vanne électrique - MCH-000XX-3-20SM16071 - Rotork - à actionneur électrique / à régulation de débit / femelle
Vanne électrique - MCH-000XX-3-20SM16071 - Rotork - à actionneur électrique / à régulation de débit / femelle
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de Rotork

Caractéristiques

Actionnement
électrique, à actionneur électrique
Fonction
à régulation de débit
Corps
femelle, filetée
Matière
en inox
Autres caractéristiques
avec raccord fileté, à actionneur, avec actionneur, haute pression
DN

Max: 25,4 mm
(1 in)

Min: 25,4 mm
(1 in)

Pression

Max: 1 379 bar
(20 000 psi)

Min: 0 bar
(0 psi)

Description

Présentation produit
  • Ensemble de vanne actionnée haute pression pour le contrôle des fluides industriels
  • Comprend la vanne Parker 20SM16071 intégrée à l'actionneur Hanbay M Range (réf. MCH-000XX-3-20SM16071)
  • Pièces en contact avec le fluide en acier inoxydable 316, raccord 1 in. FNPT, CV 5.2, pression maximale 20000 PSI


Configurations d'armoire
  • Boîtier aluminium standard
  • Boîtier en acier inoxydable
  • Classe I Div I Groupes B, C, D (certifié CSA et IECEx)
  • Variante en acier inoxydable Classe I Div I Groupes B, C, D (certifié CSA et IECEx)
  • Boîtiers IP68 disponibles*


Réglages de commande
  • Analogique : 4-20 mA ou 1-5 V
  • Modbus : communication RS485
  • Entrée TTL (0 V tiré à la masse) pour positionnement variable


Options de retour
  • Aucune
  • Retour de position 4-20 mA


Autres caractéristiques
  • Bypass manuel
  • Alimentation 110-240 VAC
  • Alimentation secours par batterie (min. 24 VDC requis)
  • Entrée isolée
  • Connecteur Turck M12 pré-câblé avec câble de 20 ft (6,1 m)


Caractéristiques techniques
  • Modèle / Référence produit : MCH-000XX-3-20SM16071
  • Série : Hanbay M Range
  • Modèle de vanne : 20SM16071
  • Fabricant de la vanne : Parker
  • Type de vanne : Vanne haute pression
  • Matériau de la vanne : Acier inoxydable 316
  • Raccord de vanne : 1 in. FNPT
  • Diamètre nominal : 1 in.
  • Coefficient d'écoulement (CV) : 5.2
  • Pression maximale : 20000 PSI
  • Options de boîtier : Aluminium standard, acier inoxydable, IP68 disponible
  • Options de classification ATEX/zone dangereuse : Classe I Div I Groupes B,C,D (certifié CSA et IECEx) et variantes inox
  • Interfaces de commande : Analogique 4-20 mA ou 1-5 V, Modbus (RS485), entrée TTL
  • Retour : 4-20 mA optionnel
  • Alimentation : 110-240 VAC (le secours batterie requiert min. 24 VDC)
  • Connectivité : Connecteur Turck M12 pré-câblé avec câble de 20 ft (6,1 m)
  • Opération manuelle : Bypass manuel fourni

Catalogues

Aucun catalogue n’est disponible pour ce produit.
