Vanne manuelle MCH-000XX-3-20-11LF16-HT-REG
à commande électriquede régulation de pressionen inox

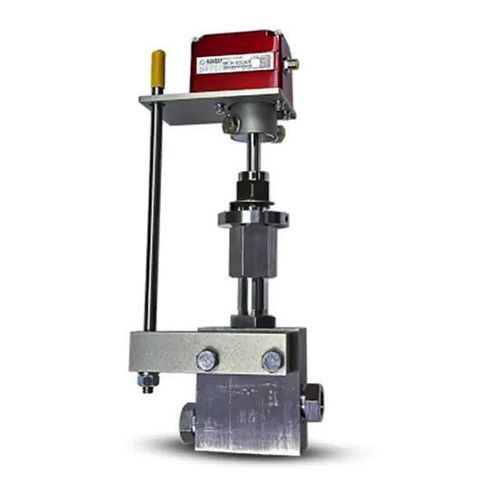

Vanne manuelle - MCH-000XX-3-20-11LF16-HT-REG - Rotork - à commande électrique / de régulation de pression / en inox
Vanne manuelle - MCH-000XX-3-20-11LF16-HT-REG - Rotork - à commande électrique / de régulation de pression / en inox
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de Rotork

Caractéristiques

Actionnement
manuelle, à commande électrique
Fonction
de régulation de pression
Matière
en inox
Autres caractéristiques
avec actionneur, haute pression, avec raccord fileté, IECEx
DN

Max: 25,4 mm
(1 in)

Min: 25,4 mm
(1 in)

Pression

Max: 1 379 bar
(20 000 psi)

Min: 0 bar
(0 psi)

Description

Présentation du produit
  • Ensemble vanne de contrôle actionnée haute pression, modèle MCH-000XX-3-20-11LF16-HT-REG (Hanbay M Range)
  • Vanne : 20-11LF16-HT-REG fabriquée par HIP
  • Type de vanne : vanne haute pression, matériau acier inoxydable 316
  • Raccord : 1 in. conique et fileté
  • Diamètre nominal : 1 in.; Coefficient d'écoulement (Cv) : 3.86
  • Pression maximale : 20 000 PSI


Enveloppes*
  • Enveloppe aluminium standard
  • Enveloppe en acier inoxydable
  • Classe I Div I Groupes B, C, D (homologation CSA et IECEx)
  • Enveloppe inox Classe I Div I Groupes B, C, D (homologation CSA et IECEx)
  • Enveloppes IP68 disponibles*


Réglages de commande
  • Analogique : 4-20 mA ou 1-5 V
  • Modbus : RS485
  • Entrée TTL : 0 V (tirée à la masse) pour positionnement variable


Options de retour d'information
  • Aucune
  • Retour de position 4-20 mA


Autres caractéristiques
  • Manœuvre manuelle
  • Alimentation 110-240 VAC
  • Sauvegarde par batterie (nécessite min. 24 VDC)
  • Entrée isolée
  • Connecteur Turck M12 pré-câblé avec câble de 20 ft


Caractéristiques techniques
  • Modèle / référence : MCH-000XX-3-20-11LF16-HT-REG
  • Série : Hanbay M Range
  • Fabricant de la vanne : HIP
  • Matériau de la vanne : acier inoxydable 316
  • Raccord : 1 in. conique et fileté
  • Diamètre nominal : 1 in.
  • Coefficient d'écoulement (Cv) : 3.86
  • Pression maximale : 20 000 PSI
  • Options de boîtier : aluminium, acier inoxydable, IP68 disponible
  • Classements pour zones dangereuses : Classe I Div I Groupes B, C, D (CSA et IECEx selon spécification)
  • Interfaces de commande : 4-20 mA, 1-5 V, Modbus RS485, entrée TTL
  • Alimentation : 110-240 VAC (option batterie requiert min. 24 VDC)
  • Connectivité : connecteur Turck M12 pré-câblé avec câble de 20 ft
