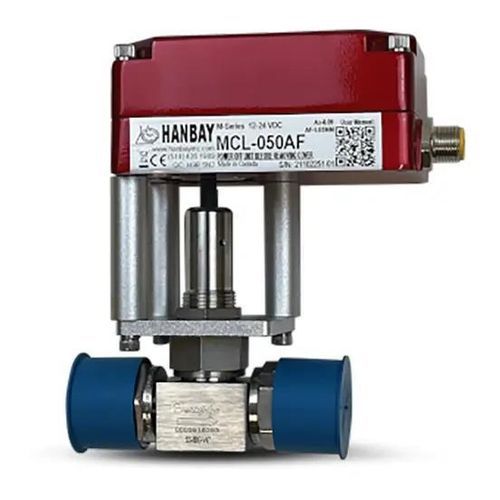

Actionneur de vanne électrique MCJ-000XX-3-SS-8BG-V47

motorisémanuelsur batterie

Description
Vanne à soufflet actionnée pour l'isolement de conduite et la régulation de débit dans les installations industrielles. Désignation produit Hanbay M Range. Organe de vanne : soufflet Swagelok assurant l'étanchéité dans les environnements corrosifs et à haute pureté. Montage prévu pour raccords bout à bout 1/2 in. avec Cv de 1,2 et pression de service maximale 1000 PSI.

Boîtiers

• Boîtier aluminium standard
• Boîtier en acier inoxydable
• Classe I Div I Groupes B, C, D (certifié CSA et IECEx)
• Boîtier en acier inoxydable Classe I Div I Groupes B, C, D (certifié CSA et IECEx)
• Options IP68 disponibles

Paramètres de commande

• Analogique : 4-20 mA ou 1-5 V
• Modbus (RS485)
• Entrée TTL 0 V (tirer à la masse) pour positionnement variable

Options de retour

• Aucune
• Rétroaction 4-20 mA

Autres fonctionnalités

• Commande manuelle d'appoint
• Alimentation : 110-240 VAC
• Sauvegarde batterie prise en charge (min. 24 VDC requis)
• Entrée isolée
• Connecteur Turck M12 pré-câblé avec câble de 20 ft (6,1 m)

Caractéristiques techniques

• Modèle / Gamme : Hanbay M Range (désignation produit)
• Code produit : MCJ-000XX-3-SS-8BG-V47
• Fabricant de la vanne : Swagelok
• Type de vanne : vanne à soufflet
• Matériau de la vanne : Acier inoxydable 316
• Raccord vanne : 1/2 in. soudure bout à bout
• Diamètre nominal : 0,5 in.
• Coefficient d'écoulement (Cv) : 1,2
• Pression maximale admissible : 1000 PSI
• Alimentation : 110-240 VAC
• Sauvegarde batterie prise en charge (min. 24 VDC)
• Options de boîtier : aluminium standard, acier inoxydable, versions pour zones dangereuses (Classe I Div I Groupes B, C, D), option IP68
• Interfaces de commande : analogique 4-20 mA ou 1-5 V, Modbus (RS485), entrée TTL
• Retour d'information : rétroaction 4-20 mA en option ou aucune
• Manœuvre manuelle disponible
• Connecteur pré-câblé : Turck M12 avec câble de 20 ft (6,1 m)
