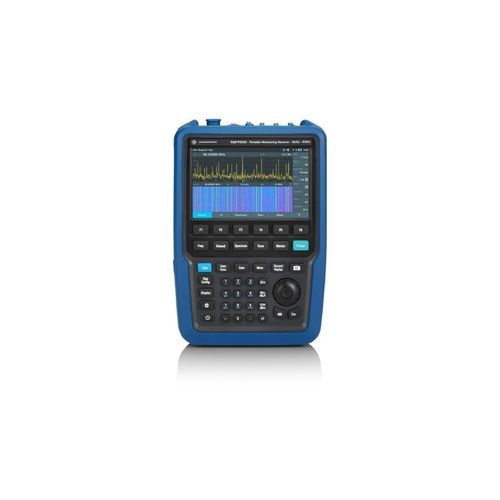

Récepteur radio R&S®PR300

numériqueGNSSde surveillance

Présentation
Le R&S®PR300 est un récepteur portable pour la surveillance du spectre et la recherche de direction mono‑voie, destiné aux opérations de terrain : détection, chasse aux interférences, radiogoniométrie et géolocalisation. Plage de base 8 kHz–8 GHz, extensible à 20 GHz ou 33 GHz via antennes et abaisseurs. Supporte jusqu'à 125 MHz de bande passante temps‑réel (option) et un scan segmenté tout en restant de format portable.

Faits clés

• Plage opérationnelle : 8 kHz–8 GHz (extensible à 20 GHz / 33 GHz avec downconverters d'antenne)
• Bande passante temps‑réel : jusqu'à 125 MHz (option R&S®PR300‑ZS)
• Vitesse de scan panorama : >500 GHz/s
• Scan segmenté : jusqu'à 4 segments non contigus
• DF mono‑voie CI‑based avec précision inférieure à 1° (avec R&S®ADDx07)

Fonctionnalités et avantages

• Convertisseur abaisseur numérique dual‑channel (DDC) et DSP pour surveillance simultanée et démodulation ininterrompue.
• Analyse parallèle domaine temps/fréquence (zero‑span) et spectre temporisé pour réseaux TDD.
• Scan segmenté pour surveillance persistante de bandes non contiguës.
• Modes de scan multiples (PSCAN, HSCAN, FSCAN, MSCAN) et options de déclenchement flexibles adaptées aux workflows de surveillance.
• Enregistrement/relecture de traces spectrales, résultats et audio ; fonctions de mappage et géotagging avec triangulation.
• Options logicielles pour affichage polychrome, analyse d'interférences, mesures de modulation et de spectre, GNSS et mesure d'intensité de champ.

Modèle disponible
R&S®PR300 | Numéro de commande : 4502.8896.02 | Antenne DF : oui | DF automatique : oui | Prend en charge la DF mono‑voie CI‑based avec précision <1° avec antennes R&S®ADDx07.

Options logicielles disponibles

• R&S®PR300‑PS (4502.8950.02) — Panorama Scan : scan rapide sur toute la plage.
• R&S®PR300‑PC (4502.8967.02) — Polychrome Spectrum : affichage codé par couleur.
• R&S®PR300‑DF (4502.8996.02) — Option DF : interféromètre corrélatif mono‑voie.
• R&S®PR300‑IR (4502.9040.02) — Enregistrement et relecture de traces.
• R&S®PR300‑IA (4502.9011.02) — Analyse automatique des interférences.
• R&S®PR300‑MM (4502.9057.02) — Mesures de modulation (conformes ITU).
• R&S®PR300‑MAP (4502.8980.02) — Mappage et géotagging.
• R&S®PR300‑SPM (4502.9063.02) — Outils de mesure spectrale.
• R&S®PR300‑GNSS (4502.9086.02) — Option GNSS interne avec horodatage.
• R&S®PR300‑FS (4502.8973.02) — Mesure d'intensité de champ.
• R&S®PR300‑ZS (4502.9028.02) — Mesures domaine temps (jusqu'à 125 MHz RTBW).
• R&S®PR300‑VSF (4502.9092.02) — Affichage baseband vidéo et compteur de fréquence.

Antennes portatives (exemples)

• R&S®HE400 — Antenne directionnelle portative 8 kHz–8 GHz ; LNA commutable, boussole électronique et GNSS, reconnaissance automatique de module.
• R&S®HE400DC — Antenne portative avec downconverter : étend la réception à 20 GHz.
• R&S®HE800‑DC30 — Antenne portative avec downconverter : étend la réception à 33 GHz.

Antennes de recherche de direction (exemples)

• R&S®ADD207 / ADD207P — Antenne DF compacte UHF/SHF : 600 MHz–6 GHz (fixation véhicule ou trépied).
• R&S®ADD307 — Antenne DF VHF/UHF repliable : 20 MHz–690 MHz pour mât ou trépied.
• R&S®ADD317 — Antenne DF VHF/UHF pour installation sur mât : 20 MHz–690 MHz.

Caractéristiques techniques

• Plage de fréquence : 8 kHz–8 GHz (extensible à 20 GHz / 33 GHz avec downconverters d'antenne)
• Bande passante temps‑réel : jusqu'à 125 MHz (option)
• Vitesse de scan panorama : >500 GHz/s
• Scan segmenté : jusqu'à 4 segments non contigus
• Recherche de direction : DF mono‑voie CI‑based, précision <1° (avec R&S®ADDx07)
• Architecture numérique : DDC dual‑channel et DSP haute performance
• Modes de scan : PSCAN, HSCAN, FSCAN, MSCAN
• Cas d'usage : surveillance du spectre, détection d'interférences, radiogoniométrie, géolocalisation, inspections de terrain
