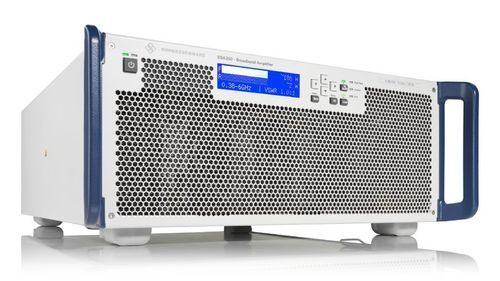

Amplificateur de signal R&S®BBA300

de puissanceRFmicro-onde

Présentation
Le R&S®BBA300 est une famille d'amplificateurs large bande à semi‑conducteurs destinée aux environnements de test RF critiques (CEM, coexistence OTA, validation produit, tests de composants RF). Les modèles couvrent des plages continues de 380 MHz à 18 GHz et des puissances P1dB évolutives jusqu'à 1000 W selon la configuration. La plateforme est modulaire et peut être configurée en systèmes mono, double ou multi‑bandes.

Principaux faits

• Balayages RF continus sur des plages ultra‑larges jusqu'à 18 GHz
• Puissance de sortie RF (P1dB) jusqu'à 1000 W (selon modèle)
• Prise en charge des modulations amplitude, fréquence, phase, impulsions et OFDM complexes
• Haute tolérance aux désadaptations (fonctionnement jusqu'à VSWR 6:1)
• Configurations flexibles et évolutives : fréquence et puissance extensibles

Fonctionnalités et avantages
Excellente performance RF
Amplification large bande de 380 MHz à 18 GHz avec options de puissance jusqu'à 1000 W. Couvre les bandes CEM et les standards sans fil courants (GSM, LTE, 5G, WLAN, Bluetooth®, Zigbee). Supporte signaux CW étroits et OFDM large bande. Densité de bruit typique jusqu'à −110 dBm/Hz et harmoniques autour de −25 dBc pour limiter les fuites vers les canaux adjacents et garantir de bonnes caractéristiques de transfert.

Amplificateur réglable
L'option logicielle R&S®BBA300-PK1 permet d'ajuster le point de fonctionnement entre classe A et AB pour optimiser la linéarité, la reproduction d'impulsions ou la puissance maximale en sortie et augmenter la tolérance aux désadaptations.

Disponibilité élevée
La conception RF et les concepts de protection assurent un fonctionnement continu fiable même en cas de charges désadaptées (tolérance jusqu'à VSWR 6:1). L'ajustement périodique du courant de polarisation compense le vieillissement pour augmenter la durée de vie et réduire les temps d'arrêt.

Flexible, configurable
Unités enfichables 19" modulaires et compactes pour intégration en baie. Plage de fréquence et puissance configurables et extensibles ; options de commutation pour combiner des amplificateurs et former des systèmes multibandes.

Contrôle intelligent
Plateforme logicielle moderne avec GUI basée sur les rôles. Interface Ethernet standard avec commandes SCPI ; SNMP en option. Clés d'option pour extension de fréquence, mode haute puissance, réglage du point de fonctionnement et autres fonctions sous licence.

Modèles disponibles (extrait)
R&S®BBA300-CDE15 | 380 MHz - 6 GHz | 15 W
R&S®BBA300-CDE25 | 380 MHz - 6 GHz | 25 W
R&S®BBA300-CDE50 | 380 MHz - 6 GHz | 50 W
R&S®BBA300-CDE90 | 380 MHz - 6 GHz | 90 W
R&S®BBA300-CDE180 | 380 MHz - 6 GHz | 180 W
R&S®BBA300-CDE300 | 380 MHz - 6 GHz | 300 W
R&S®BBA300-DE15 | 1 GHz - 6 GHz | 15 W
R&S®BBA300-DE25 | 1 GHz - 6 GHz | 25 W
R&S®BBA300-DE50 | 1 GHz - 6 GHz | 50 W
R&S®BBA300-DE90 | 1 GHz - 6 GHz | 90 W
R&S®BBA300-DE180 | 1 GHz - 6 GHz | 180 W
R&S®BBA300-DE300 | 1 GHz - 6 GHz | 300 W
R&S®BBA300-DE500 | 1 GHz - 6 GHz | 500 W
R&S®BBA300-DE1000 | 1 GHz - 6 GHz | 1000 W
R&S®BBA300-F30 | 6 GHz - 13 GHz | 30 W
R&S®BBA300-F50 | 6 GHz - 13 GHz | 50 W
R&S®BBA300-F90 | 6 GHz - 13 GHz | 90 W
R&S®BBA300-F180 | 6 GHz - 13 GHz | 180 W
R&S®BBA300-F300 | 6 GHz - 13 GHz | 300 W
R&S®BBA300-FG30 | 6 GHz - 18 GHz | 30 W
R&S®BBA300-FG50 | 6 GHz - 18 GHz | 50 W
R&S®BBA300-FG90 | 6 GHz - 18 GHz | 90 W
R&S®BBA300-FG180 | 6 GHz - 18 GHz | 180 W
R&S®BBA300-FG300 | 6 GHz - 18 GHz | 300 W

Applications

• Tests CEM et essais réglementaires
• Tests de coexistence OTA et essais en chambre
• Validation produit et intégration en ligne de production
• Tests de composants RF, laboratoires R&D et bancs d'essai

Caractéristiques techniques

• Gamme de fréquence : 380 MHz à 18 GHz (selon modèle/configuration)
• Puissance de sortie RF (P1dB) : selon modèle, jusqu'à 1000 W
• Densité de puissance de bruit : jusqu'à −110 dBm/Hz (typ.)
• Caractéristiques harmoniques : typ. ≈ −25 dBc
• Modes de modulation supportés : amplitude, fréquence, phase, impulsions, OFDM complexe
• Tolérance de non‑adaptation : fonctionnement jusqu'à VSWR 6:1
• Interfaces : Ethernet (SCPI) ; SNMP optionnel ; GUI basée sur rôles
• Modularité : unités enfichables 19" compactes ; systèmes mono/duo/multibandes évolutifs
• Protection : concepts de protection intelligents, ajustement périodique du bias pour compenser le vieillissement
• Options logicielles : réglage du point de fonctionnement (R&S®BBA300-PK1) et autres fonctions sous licence
