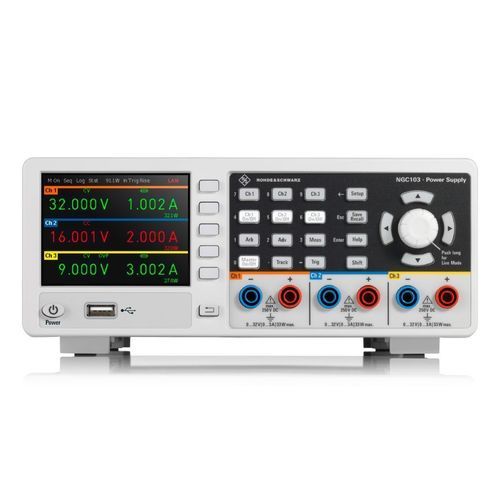

Alimentation électrique de table R&S®NGC100

DCà sorties multiplesà deux sorties

Aperçu
Les alimentations DC R&S®NGC100 sont compactes, efficaces sur le plan énergétique, et restent froides et silencieuses même à charge maximale. Disponibles en configurations 1, 2 ou 3 voies avec sorties complètement isolées galvanique, flottantes et résistantes aux court-circuits.

Key Facts

• Puissance de sortie max : 100 W
• Tension max par voie : 32 V
• Courant max par voie : 3 A, 5 A ou 10 A
• Sorties isolées galvanquement, flottantes et résistantes aux court-circuits
• Configurateur de produit en ligne intuitif et transparent pour les prix

Applications typiques

• Laboratoires de développement
• Environnements industriels
• Fabrication
• Enseignement

Fonctionnalités principales

• FlexPower — Permet d'obtenir une puissance maximale à divers points de fonctionnement, en combinant tension et courant variables dans une limite de puissance globale.
• EasyArb — Génération de séquences temporelles complexes de tension et courant (durées de temporisation inférieures à 10 ms) pour émuler des scénarios réels ou des défauts d'alimentation.
• Enregistrement des valeurs de mesure — Acquisition simultanée tension/courant sur toutes les sorties avec un taux maximal de 1000 échantillons/s et export CSV horodaté pour analyse et documentation.
• Fonctionnement parallèle et série — Voies isolées permettant de combiner en série (tension jusqu'à 96 V) ou en parallèle (courant jusqu'à 10 A) sans contraintes de masse.
• EasyRamp — Contrôle du courant de démarrage via montée continue de la tension (10 ms à 10 s) pour éviter des fronts rapides indésirables.
• Séquencement de sortie — Activation des voies avec délais permettant de respecter les séquences d'alimentation de systèmes multi-niveaux.
• Télédétection (Sense) — Compensation des chutes de tension sur les cordons pour une régulation précise à la borne DUT; connexion sense disponible sur chaque sortie.
• Déclenchement externe — Un signal TTL peut démarrer des fonctions arbitraires, activer/désactiver des délais de sortie ou lancer l'enregistrement des données.
• Interface de contrôle analogique — Contrôle direct de la tension par entrée 0–10 V ou 4–20 mA avec mise à l'échelle 0–100% et isolation galvanique entre l'entrée de contrôle et les sorties.

Caractéristiques / spécifications techniques

• Nombre de voies de sortie : 1 / 2 / 3
• Puissance totale de sortie : 100 W max
• Puissance de sortie maximale par voie : 100 W / 50 W / 33 W (selon modèle)
• Tension de sortie par voie : 0 V à 32 V
• Courant de sortie maximal par voie : 10 A / 5 A / 3 A
• Ondulation et bruit en tension (20 Hz à 20 MHz) : R&S®NGC101 < 1 mV (RMS); R&S®NGC102/103 < 450 µV (RMS)
• Ondulation et bruit en courant (20 Hz à 20 MHz) : R&S®NGC101 < 1,5 mA (RMS) (mes.); R&S®NGC102/103 < 1 mA (RMS) (mes.)
• Temps de recouvrement de charge (10 % à 90 % dans ±20 mV) : < 1 ms (mes.)
• Résolution de tension en programmation : 1 mV
• Résolution de courant en programmation : < 1 A : 0,1 mA (R&S®NGC101 : 0,5 mA); ≥ 1 A : 1 mA
• Résolution de relecture en tension : 1 mV
• Résolution de relecture en courant : < 1 A : 0,1 mA (R&S®NGC101 : 0,5 mA); ≥ 1 A : 1 mA
• Précision de relecture en tension ±(% de la sortie + offset) : < 0,05 % + 2 mV
• Précision de relecture en courant ±(% de la sortie + offset) : typ. < 0,05 % + 4 mA (R&S®NGC101 : typ. < 0,15 % + 10 mA)
• Fonctions de mesure : tension, courant, puissance, énergie
• Fonctions de protection : OVP, OCP, OPP, OTP
• Fonction FuseLink : oui
• Délai du fusible à la sortie : oui
• Fonction Sense : oui (télédétection)
• Mode charge : -
• Séquencement de la sortie : oui
• Déclencheur externe : oui (TTL)
• Fonction arbitraire : oui (EasyArb)
• Interface analogique / modulation : oui
• Enregistrement de données : oui (export CSV)
• Affichage : 3,5" QVGA
• Branchements en face arrière : bloc connecteur avec 4 lignes par voie
• Interfaces de contrôle à distance (standards) : USB, LAN ; modèles R&S®NGC100-G avec IEEE-488 (GPIB)
• Dimensions (L × H × P) : 222 mm × 97 mm × 291 mm
• Poids : 2,6 kg
