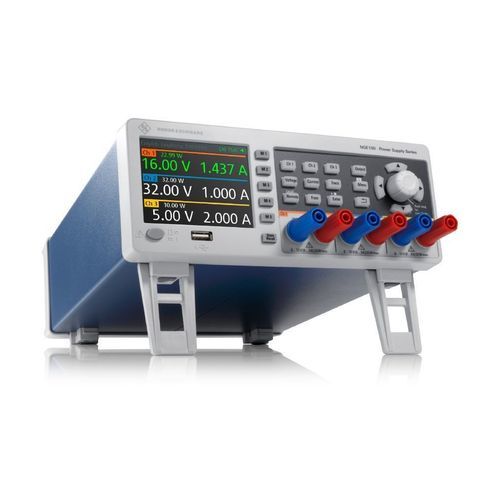

Alimentation électrique de table R&S®NGE100B

DCréguléeà courant constant

Overview
La série R&S®NGE100B regroupe des alimentations DC de laboratoire en versions 2 canaux (R&S®NGE102B) et 3 canaux (R&S®NGE103B). Ces appareils offrent une faible ondulation, des fonctions de mesure intégrées et des possibilités flexibles de combinaison des canaux. Ils sont adaptés à la R&D, à l'enseignement, aux tests en production et à la maintenance. Un configurateur en ligne permet la sélection d'options et la demande de prix.

Applications typiques

• Recherche et validation produit
• Laboratoires d'enseignement et formation
• Tests fonctionnels et burn‑in en production
• Bancs de maintenance et réparation

Faits clés

• Modèles : R&S®NGE102B (2 canaux), R&S®NGE103B (3 canaux)
• Puissance de sortie totale : 66 W (NGE102B) / 100 W (NGE103B)
• Tension de sortie par canal : 0 V à 32 V
• Courant de sortie par canal : 0 A à 3 A
• Interface standard : USB (VCP/TMC) ; options : LAN (LXI), WLAN, I/O numérique (4 bits)
• Connecteurs frontaux : borniers de sécurité 4 mm

Caractéristiques et avantages

• Canaux galvanique­ment isolés, sans masse – chaque canal est isolé du châssis, facilitant les montages série/parallèle et évitant les boucles de masse avec des DUT complexes.
• Fonctionnement en parallèle et en série – combinaison série pour tensions supérieures (jusqu'à 96 V avec NGE103B ; jusqu'à 64 V avec NGE102B) ou parallèle pour intensités supérieures (jusqu'à 6 A avec deux canaux ; jusqu'à 9 A avec trois canaux).
• Protections par canal – réglages séparés OCP (fusible électronique), OVP et OPP ; en cas de dépassement le canal se coupe et un message s'affiche ; FuseLink permet de lier la protection entre canaux.
• Affichage clair – écran couleur 3,5" QVGA (320×240) avec codage couleur pour CV/CC/inactif et fond bleu pour la valeur en cours de réglage.
• Mesures et fonctions spéciales – mesures intégrées de tension, courant, puissance et énergie ; fonction arbitraire EasyArb ; FuseLink et temporisation fusible.

Modèles disponibles (résumé)

• R&S®NGE102B — 2 canaux ; Puissance totale 66 W ; 0–32 V / canal ; 0–3 A / canal
• R&S®NGE103B — 3 canaux ; Puissance totale 100 W ; 0–32 V / canal ; 0–3 A / canal

Options & accessoires

• R&S®NGE‑K101 — option LAN (LXI) avec serveur web intégré
• R&S®NGE‑K102 — option WLAN
• R&S®NGE‑K103 — option I/O trigger numérique (4 bits)
• R&S®HZC95 — kit de rack 19", 2 U

Caractéristiques / spécifications techniques

• Nombre de canaux de sortie : 2 (NGE102B) / 3 (NGE103B)
• Puissance de sortie totale : max. 66 W / 100 W
• Puissance maximale par canal : 33,6 W
• Tension de sortie par canal : 0 V à 32 V
• Courant maximal par canal : 3 A
• Ondulation et bruit tension (20 Hz–20 MHz) : typ. < 1,5 mV RMS ; < 20 mV pp (mes.)
• Ondulation et bruit courant (20 Hz–20 MHz) : < 2 mA RMS (mes.)
• Temps de récupération charge (10%→90% dans ±20 mV) : < 200 µs (mes.)
• Résolution programmation/lecture : 10 mV (tension), 1 mA (courant)
• Précision de lecture : < 0,1 % + 20 mV (tension), < 0,1 % + 5 mA (courant)
• Affichage : 3,5" QVGA (320 × 240)
• Interfaces distantes : USB standard ; LAN (LXI) en option
• Connecteurs frontaux : borniers sécurité 4 mm
• Dimensions (L × H × P) : 222 mm × 97 mm × 310 mm
• Poids : env. 4,9–5,0 kg
