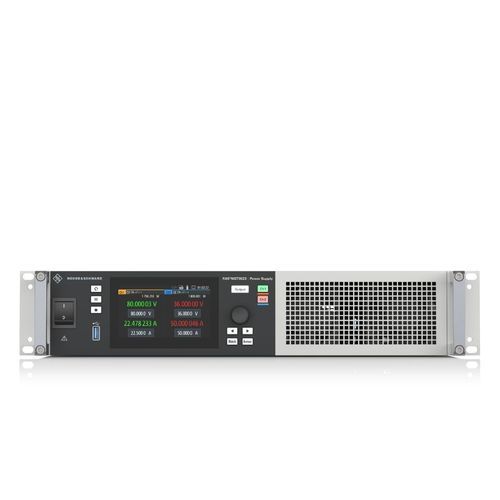

Alimentation électrique 2U R&S®NGT3600

DCà deux sortiesà sortie simple

Présentation
La série R&S®NGT3600 propose une ou deux sorties entièrement indépendantes de 1800 W chacune dans un instrument compact et programmable. Chaque sortie délivre jusqu'à 80 V ou 50 A. L'instrument intègre une architecture d'autoranging (FlexPower), QuickArb, EasyRamp, la détection distante (remote sensing), un écran tactile 4,3" et un enregistrement de données intégré pour accélérer les processus de test et réduire les erreurs de configuration.

Points clés

• Puissance de sortie maximale : 3600 W (deux sorties)
• Tension maximale par sortie : 80 V
• Courant maximal par sortie : 50 A
• Extensible jusqu'à 480 V ou 300 A en mode Multi-Device
• Configurateur produit en ligne intuitif et transparent sur les prix

Fonctionnalités et avantages

• Écran tactile 4,3" haute résolution : navigation rapide et clavier virtuel ; vue d'ensemble des canaux avec indicateurs d'état, statistiques et protections actives.
• Autoranging (FlexPower) : adapte automatiquement la plage tension/courant pour extraire la puissance maximale disponible sur chaque canal.
• Channel fusion : possibilité de combiner les deux sorties en série pour augmenter la tension ou en parallèle pour augmenter le courant.
• Multi-Device mode : synchronise jusqu'à six sorties sur plusieurs alimentations R&S®NGT3600 (architecture hôte/client) pour des montages haute tension ou forts courants.
• Mesures intégrées : voltmètre et ampèremètre par sortie avec haute résolution (jusqu'à 1 mV / 100 µA) et statistiques (min, max, moyenne) pour puissance, tension, courant et énergie.
• Data logging : enregistrement simultané tension et courant sur toutes les sorties ; export horodaté en .CSV pour analyse et documentation.
• Fonction arbitraire (QuickArb) : création de séquences tension/courant variables avec pas de maintien jusqu'à 1 ms pour simuler des conditions réelles ou réaliser des tests d'endurance.

Modèles disponibles
R&S®NGT3621 | 1 sortie | Puissance max : 1800 W | Tension par canal : max. 80 V | Courant par canal : max. 50 A | À partir de 8 250 EUR
R&S®NGT3622 | 2 sorties | Puissance max : 3600 W | Tension par canal : max. 80 V | Courant par canal : max. 50 A | À partir de 12 500 EUR

Caractéristiques / spécifications techniques

• Number of output channels : 1 or 2
• Total output power : max. 1800 W (par canal) / 3600 W (deux canaux)
• Maximum output power per channel : 1800 W
• Maximum output voltage per channel : 80 V
• Maximum output current per channel : 50 A
• Voltage ripple and noise (20 Hz to 20 MHz) at 35 V / 25 A : < 5 mV (RMS) measured ; < 10 mV (Vpp) measured
• Current ripple and noise (20 Hz to 20 MHz) : < 10 mA (RMS) measured
• Load recovery time (10 % to 90 % load change within ±200 mV) : < 1.5 ms (measured)
• Programming resolution voltage : 1 mV
• Programming resolution current : 1 mA
• Readback resolution voltage : 1 mV
• Readback resolution current : 100 µA (général) ; 5 µA pour ≤ 2.5 A
• Readback accuracy voltage ± (% of output + offset) : < 0.03 % + 6 mV
• Readback accuracy current ± (% of output + offset) : < 0.05 % + 8 mA (général) ; < 0.05 % + 500 µA pour ≤ 2.5 A
• Measurement functions : voltage, current, power, energy
• Protection functions : OVP, OCP, OPP, OTP
• FuseLink function : présent
• Fuse delay at output-on : présent
• Remote sensing : présent
• Trigger input/output : présent
• Arbitrary function : QuickArb (présent)
• Data logging : 100 samples/s
• Display : TFT 4.3" 480 × 272 pixel WVGA tactile
• Remote control interfaces (standard) : USB, LAN
• Dimensions (W × H × D) : 481 mm × 88 mm × 565 mm
• Weight : 13.5 kg (modèle 1 sortie) / 18.5 kg (modèle 2 sorties)
