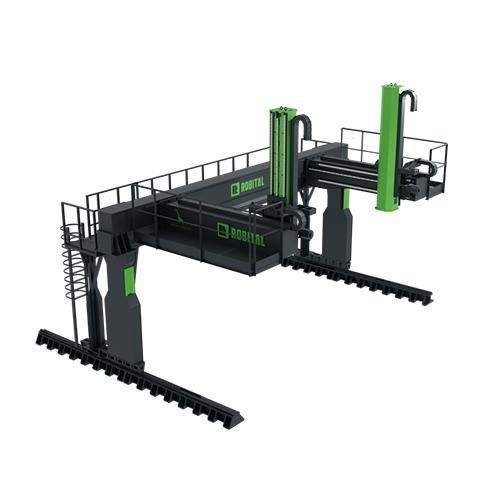

Portique de manutention Portal

Présentation du produit
Le système gantry Portal Gantry series est conçu pour des tâches d'automatisation à grande portée et haute précision. Il offre une intégration multi-robot, une architecture structurelle rigide et un positionnement précis, adapté au soudage, à l'usinage, à l'assemblage et aux opérations nécessitant une manipulation flexible des pièces.

Propriétés clés de la série Portal Gantry

• Performance à grande vitesse
• Connectivité multi-robot
• Conception structurelle rigide
• Positionnement haute précision

Remarque d'utilisation

• Des positionneurs synchrones haute précision sont utilisés pour le soudage, l'usinage et l'assemblage lorsqu'un positionnement flexible et des mouvements coordonnés des pièces sont nécessaires.

Spécifications techniques

• Small — Capacité : 100 kg ; Vitesse max : 0,9 m/s ; Poids axe Y (pour entraînement axe X) : 1000 kg ; Poids axe Z (pour entraînement axe Y) : 500 kg ; Poids axe Y1 : 5000 kg ; Répétabilité axe X : ±0,025 mm ; Couple Y : 750 Nm ; Couple Z : 300 Nm ; Couple Y1 : 3000 Nm.
• Medium — Capacité : 500 kg ; Vitesse max : 0,6 m/s ; Poids axe Y : 1500 kg ; Poids axe Z : 800 kg ; Poids axe Y1 : 7500 kg ; Répétabilité axe X : ±0,025 mm ; Couple Y : 1350 Nm ; Couple Z : 600 Nm ; Couple Y1 : 4500 Nm.
• Large — Capacité : 1000 kg ; Vitesse max : 0,6 m/s ; Poids axe Y : 2500 kg ; Poids axe Z : 1250 kg ; Poids axe Y1 : 12500 kg ; Répétabilité axe X : ±0,025 mm ; Couple Y : 1750 Nm ; Couple Z : 1050 Nm ; Couple Y1 : 7500 Nm.
• XLarge — Capacité : 1500 kg ; Vitesse max : 0,3 m/s ; Poids axe Y : 3500 kg ; Poids axe Z : 2000 kg ; Poids axe Y1 : 17500 kg ; Répétabilité axe X : ±0,026 mm ; Couple Y : 3000 Nm ; Couple Z : 1500 Nm ; Couple Y1 : 12000 Nm.

Moteurs servo recommandés

• ABB
• COMAU
• FANUC
• HYUNDAI
• KAWASAKI
• KUKA
• METALG
• NACHI
• OTC
• PANASONIC
• STAUBLI
• YASKAWA

Compatibilité et personnalisation

• Options de personnalisation pour répondre aux exigences spécifiques du projet.
• Accessoires et options supplémentaires disponibles pour adapter la solution.
• Conçu pour s'intégrer aux systèmes robotiques existants et aux principales marques industrielles.
• Disponible en plusieurs couleurs et avec possibilité d'apposer l'identité client.
