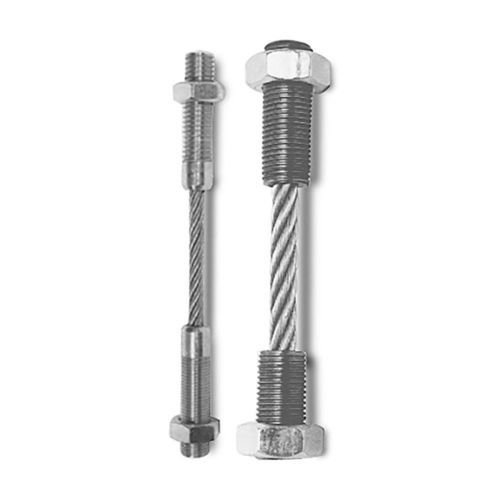

Câble métallique en acier galvanisé 17760

en acier inoxydableconfectionné

Produit
Ensembles de câbles métalliques pour applications sur cellules de charge. Les ensembles améliorent l'alignement, augmentent la répétabilité des mesures et atténuent les vibrations.

Ensembles de câbles métalliques

• Conçus pour une utilisation avec des cellules de charge afin d'améliorer l'alignement et la répétabilité des mesures ; fournissent un amortissement des vibrations.

Ensembles Cardinal Wire Rope

• EL208 : utilisé sur les modèles FH 7 500 lb et EP 8 000 lb.
• EL209 : utilisé sur les modèles FH et EP 20 000 lb ; peut également être utilisé sur les modèles FH et EP 15 000 lb.

Câbles métalliques sur mesure

• Pour les commandes sur mesure, remplir le formulaire Custom Wire Rope Definition et fournir un échantillon si possible ; préciser la cote de tension requise et la capacité totale.

Avertissement
Ne pas exposer les câbles à des chocs, produits chimiques ou torsion. Utiliser des chaînes ou tiges comme dispositif de sécurité en cas de rupture catastrophique.

Dimensions des ensembles de câbles (tableau)
Part # | A | B & C | D | E | F | G | H | Charge sûre*
17760 | 0.87 in | 0.50 in | 0.87 in | 1/4-20 UNC-2A | 1/4-28 UNF-2A | 0.12 in | 4.00 in | 400 lb
17762 | 1.25 in | 0.50 in | 1.25 in | 3/8-16 UNC-2A | 3/8-24 UNF-2A | 0.18 in | 5.00 in | 850 lb
17766 | 1.62 in | 0.50 in | 1.62 in | 1/2-13 UNC-2A | 1/2-20 UNF-2A | 0.25 in | 6.50 in | 1,400 lb
17765 | 1.62 in | 0.50 in | 1.62 in | 1/2-13 UNC-2A | 1/2-20 UNF-2A | 0.25 in | 5.50 in | 1,400 lb
17764 | 1.00 in | - | 1.37 in | 1/2-20 UNF-2A | 1/2-20 UNF-2A | 0.25 in | 4.00 in | 1,400 lb
17768 | 2.00 in | - | 2.50 in | 3/8-24 UNF-2A | 3/8-24 UNF-2A | 0.12 in | 5.50 in | 400 lb
17769** | 1.25 in | - | 0.75 in | 1/4-28 UNF-2A | 1/4-28 UNF-2A | 0.12 in | 3.00 in | 400 lb
17771** | 1.25 in | - | 0.75 in | 1/2-20 UNF-2A | 1/2-20 UNF-2A | 0.25 in | 3.00 in | 1,400 lb
115292*** | 1.25 in | - | 0.75 in | 1/4-28 UNF-2A | 1/4-28 UNF-2A | 0.12 in | 3.00 in | 300 lb
33084**** | 1.31 in | - | 1.00 in | 1/2-20 UNF | 1/2-20 UNF | 0.125 in | 3.62 in | 850 lb
*Ne pas dépasser la charge sûre **Utilisé avec les flexure bases Rice Lake Weighing Systems ***Acier inoxydable ****Utilisé avec les flexure bases FXB Rice Lake Weighing Systems

Dimensions des ensembles Cardinal Wire Rope (tableau)
Part # | A | B | C | D | E | F | G | H | I | J | K | L & M | N | Charge sûre*
(pouces)
17763 | 1.50 | — | 0.50 | 1.50 | — | 1/2-13 UNC | 0.25 | 6.00 | 0.81 | 0.43 | — | — | 0.43 | 1,400 lb
17767 | 1.71 | 0.75 | 0.09 | 2.00 | 0.43 | 6.31 | 3/4-10 UNC-2A | 1.25 | — | 0.60 | 0.50 | 0.625 | 0.375 | 2,880 lb

Dimensions des câbles sur mesure
Pour les commandes sur mesure, veuillez compléter le formulaire Custom Wire Rope Definition et fournir un échantillon si possible.

Ressources / Téléchargements

• Page du catalogue Wire Ropes (PDF)
• Directives de sécurité pour la fixation des cellules de charge (PDF)

Caractéristiques / Données techniques

• Type de produit : ensembles de câbles métalliques et câbles sur mesure pour applications sur cellules de charge
• Matériaux : acier (galvanisé) standard ; certaines pièces disponibles en acier inoxydable
• Accessoires fournis : écrous de blocage inclus sur les ensembles listés
• Spécifications de filetage : diverses (exemples : 1/4-20 UNC-2A, 1/4-28 UNF-2A, 3/8-16 UNC-2A, 3/8-24 UNF-2A, 1/2-13 UNC-2A, 1/2-20 UNF-2A, 3/4-10 UNC-2A)
• Capacités / Charges sûres : de 300 lb à 2,880 lb selon la référence (voir tableaux pour la charge sûre par référence)
• Références représentatives : 17760, 17762, 17764, 17765, 17766, 17767, 17768, 17769, 17771, 115292, 33084, 17763
• Dimensions typiques disponibles : A, B, C, D, E, F, G, H (voir tableaux pour les valeurs par référence)
• Notes d'application : les ensembles améliorent l'alignement et la répétabilité des cellules de charge et atténuent les vibrations ; ne pas exposer à des chocs, produits chimiques ou torsion
• Commande de câbles sur mesure : compléter le formulaire Custom Wire Rope Definition et fournir un échantillon si possible ; préciser la cote de tension et la capacité totale
• Notes d'utilisation : chaînes ou tiges recommandées comme secours de sécurité en cas de défaillance catastrophique
