Vis à oeil en acier zingué 17705
en acierà métalà filetage

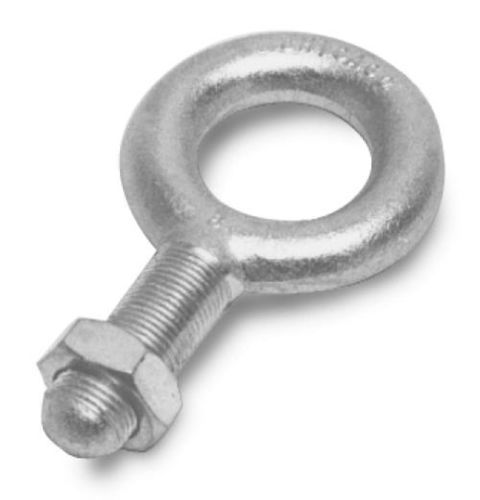

Vis à oeil en acier zingué - 17705 - Rice Lake Weighing Systems - en acier / à métal / à filetage
Vis à oeil en acier zingué - 17705 - Rice Lake Weighing Systems - en acier / à métal / à filetage
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Matériaux
en acier zingué, en acier
Autres caractéristiques
à métal, à filetage
Diamètre

Max: 28,448 mm
(1,12 in)

Min: 6,35 mm
(0,25 in)

Longueur

Max: 188,98 mm
(7,44 in)

Min: 57,15 mm
(2,25 in)

Description

Présentation du produit
  • Matériau : acier doux
  • Un écrou de blocage inclus avec chaque œillet
  • Finition zinguée selon la référence


Dimensions des œillets pour cellule de charge
Réf. | A | B | C | D | E | Taille de filetage | Charge admissible*
Acier doux
17705 | 2.25 in | 1.25 in | 0.75 in | 1.00 in | 0.25 in | 1/4-28 UNF | 500 lb
17707 | 2.91 in | 1.66 in | 1.00 in | 1.25 in | 0.33 in | 3/8-24 UNF | 1,300 lb
17709 | 3.56 in | 2.06 in | 1.19 in | 1.50 in | 0.44 in | 1/2-20 UNF | 2,400 lb
17711 | 4.25 in | 2.50 in | 1.37 in | 1.75 in | 0.56 in | 5/8-18 UNF | 4,000 lb
17713 | 4.81 in | 2.81 in | 1.50 in | 2.00 in | 0.66 in | 3/4-16 UNF | 5,000 lb
17715 | 6.06 in | 3.56 in | 1.81 in | 2.50 in | 0.87 in | 1-12 UNF | 9,000 lb
17716 | 6.06 in | 3.56 in | 1.81 in | 2.50 in | 0.87 in | 1-14 UNS | 9,000 lb
17704 | 2.25 in | 1.25 in | 0.75 in | 1.00 in | 0.25 in | 1/4-20 UNC | 500 lb
17706 | 2.91 in | 1.66 in | 1.00 in | 1.25 in | 0.33 in | 3/8-16 UNC | 1,300 lb
17708 | 3.56 in | 2.06 in | 1.19 in | 1.50 in | 0.44 in | 1/2-13 UNC | 2,400 lb
17710 | 4.25 in | 2.50 in | 1.37 in | 1.75 in | 0.56 in | 5/8-11 UNC | 4,000 lb
17712 | 4.81 in | 2.81 in | 1.50 in | 2.00 in | 0.66 in | 3/4-10 UNC | 5,000 lb
17714 | 6.06 in | 3.56 in | 1.81 in | 2.50 in | 0.87 in | 1-8 UNC | 9,000 lb
17717 | 7.44 in | 4.44 in | 2.19 in | 3.00 in | 1.12 in | 1 1/4-7 UNC | 15,000 lb
*Ne pas dépasser la charge admissible

Ressources
  • Page du catalogue des œillets pour cellule de charge (PDF)
  • Consignes de sécurité pour le montage d'accessoires de cellule de charge (PDF)


Caractéristiques / Spécifications techniques
  • Matériau : acier doux
  • Un écrou de blocage inclus avec chaque œillet
  • Tailles de filetage disponibles : 1/4-28 UNF, 3/8-24 UNF, 1/2-20 UNF, 5/8-18 UNF, 3/4-16 UNF, 1-12 UNF, 1-14 UNS, 1/4-20 UNC, 3/8-16 UNC, 1/2-13 UNC, 5/8-11 UNC, 3/4-10 UNC, 1-8 UNC, 1 1/4-7 UNC
  • Plage de charge admissible par référence : 500 lb à 15 000 lb
  • Finition : acier, zingué (selon description des références)
  • Conditionnement : écrou de blocage inclus avec chaque œillet
  • Avertissement : Ne pas dépasser la charge admissible
