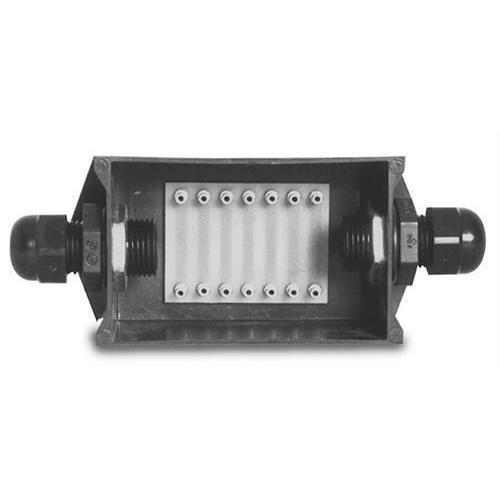

Kit de jonction avec boîtier étanche EL214

résistant à l'eauen plastiquepour capteur de force

EL214

• Conçu pour une épissure complète et professionnelle de câble de capteur / cellule de charge
• Empêche l'entrée d'humidité vers la cellule de charge via le connecteur de câble
• Contenu du kit : boîtier d'épissure en plastique haute résistance, presse-étoupes étanches, carte de circuit, gaine PTFE, composé de scellement pré-dosé et instructions détaillées
• Bornes à souder pour des connexions électriques fiables

EL214T

• Permet d'accueillir des câbles de diamètre supérieur à l'EL214 ; les autres dimensions et caractéristiques de performance sont identiques
• Bornes à souder

Spécifications EL214
Dimensions (L × l × H) : 3.00 × 1.00 × 1.50 in
Entraxes de fixation : 2.50 in
Nombre de connexions : Sept
Diamètre de câble : 0.187 à 0.312 in
Temps de durcissement du remplissage : Deux heures à 73 °F (23 °C)

Spécifications EL214T
Dimensions (l × H × P) : 3.00 × 1.00 × 1.50 in
Entraxes de fixation : 2.50 in
Nombre de connexions : 7
Diamètre de câble : 0.187 à 0.312 in (supporte des câbles plus larges ; pièces disponibles jusqu'à 0.480 in)
Temps de durcissement du remplissage : Résine époxy-polyamide durcit en 2 heures à 73 °F (23 °C)

Pièces

• 15485 - Kit d'épissure câble, pour câble 0.187 à 0.312 in
• 15486 - Kit d'épissure câble, pour câble 0.270 à 0.480 in

Caractéristiques techniques

• Types de produit : kits EL214 et EL214T pour câbles de transducteur / cellules de charge
• Matériau du boîtier : plastique haute résistance
• Accessoires inclus : presse-étoupes étanches, carte de circuit, gaine PTFE, composé de scellement pré-dosé, instructions détaillées
• Bornes : bornes à souder
• Entraxes : 2.50 in
• Dimensions : 3.00 × 1.00 × 1.50 in (EL214 et EL214T)
• Nombre de connexions : Sept
• Diamètre câble (EL214) : 0.187 à 0.312 in
• Diamètre câble (EL214T) : supporte des câbles plus larges ; pièces disponibles pour 0.270 à 0.480 in
• Temps de durcissement : ≈2 heures à 73 °F (23 °C) ; EL214T (époxy-polyamide) : 2 heures à 73 °F (23 °C)
• Pièces disponibles : 15485 (0.187–0.312 in), 15486 (0.270–0.480 in)
