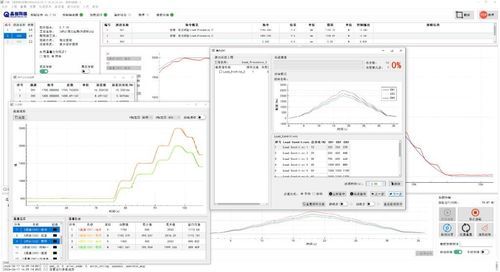

Logiciel de visualisation

de sécuritéde supervisiond'acquisition / analyse de données

Le logiciel de chargement Lingdong est le logiciel hôte du contrôleur de chargement coordonné Qtcreate Lingdong. Il assure une surveillance et une gestion complètes du système de contrôle de chargement servo grâce à une architecture orientée ingénierie et basée sur la configuration. En fonctionnant à partir de fichiers de configuration, le logiciel permet un déploiement rapide et une adaptation aisée à différents projets d'essai.<br><br>Flux de travail du logiciel de chargement dynamique<br><br>Créer un projet ;<br>Configurer les canaux de chargement ;<br>Configuration du système ;<br>Étalonnage des contrôleurs et des capteurs ;<br>Importation / définition des spectres de charge ;<br>Définition des paramètres de sécurité ;<br>Importation / définition des spectres de charge ;<br>Lancer l’essai.<br><br>Configuration des ressources d’essai<br>L’interface de configuration des ressources d’essai sert principalement à la configuration et à la gestion des actionneurs, des capteurs et des contrôleurs. Elle utilise une interface de type « glisser-déposer » pour configurer les ressources d’essai, sélectionner les actionneurs, les capteurs et les canaux de contrôle utilisés, ainsi que pour modifier et gérer les spectres de charge.<br>Étalonnage des capteurs<br><br>Le système prend en charge l’étalonnage indépendant des capteurs afin de déterminer les coefficients de tous les capteurs du système. Il utilise des méthodes telles que la méthode des moindres carrés pour effectuer des calculs d’étalonnage multipoints par rapport à des signaux de référence et enregistrer les coefficients d’étalonnage. Il permet l’étalonnage des données des capteurs et la mise à jour de leurs paramètres.<br><br>Édition des spectres de charge<br><br>La fonction d’édition du spectre d’essai est disponible. Les utilisateurs peuvent éditer divers spectres d’essai répondant à des exigences composites en fonction des besoins d’essai, et le programme contrôle l’équipement pour effectuer les essais automatiquement. L’éditeur de spectre d’essai peut générer divers spectres d’essai complexes afin de permettre le contrôle automatique des procédures d’essai ; il est particulièrement adapté aux essais complexes et exigeants.<br><br>Configuration de sécurité<br><br>Le système d’essai est équipé de fonctions de protection complètes : protection contre le dépassement des limites de force et de déplacement d’essai, protection contre la rupture de l’éprouvette, protection contre le dépassement des valeurs définies pour les paramètres d’essai, etc. Chaque canal de chargement dispose de multiples fonctions de protection, telles que la protection contre la charge limite, la protection contre la limite d’erreur de suivi, la protection contre la limite de déplacement, la protection contre la limite de différence des capteurs à double pont, la protection contre les coupures de courant, etc. Toutes les valeurs seuils peuvent être définies via le logiciel de l’ordinateur principal.<br><br>Configuration des pas<br><br>Les paramètres des pas statiques et dynamiques de chaque canal peuvent être configurés, notamment le temps de déclenchement, la durée de temporisation, la vitesse minimale de pas, etc.<br><br>Autres fonctions du logiciel de mise en charge<br><br>Interface de liaison avec des données externes : le logiciel de mise en charge Lingdong prend en charge la liaison avec des données externes via une mémoire réfléchissante, la communication UDP et les entrées et sorties analogiques BNC. Le logiciel prend également en charge le contrôle à distance via la communication UDP.<br><br>Analyse en ligne et en temps réel de la réponse en fréquence : le logiciel prend en charge l’analyse en ligne de la réponse en fréquence pendant la mise en charge. Au cours du processus de mise en charge sinusoïdale, cliquez sur le bouton « Analyse de la réponse en fréquence » ; le logiciel calculera alors automatiquement les caractéristiques de fréquence et affichera les résultats de l’analyse dans la barre de notification d’état.<br><br>Affichage de la bande d’erreur : prend en charge l’affichage de la bande d’erreur en fonction du pourcentage défini.<br><br>Conditions de fonctionnement du spectre de charge : le système prend en charge l’importation et l’exportation des conditions de fonctionnement du spectre de charge, permettant ainsi l’enregistrement par lots et l’application de spectres de charge pour plusieurs canaux. Cela facilite la commutation et le réglage par lots, en un seul clic, des spectres de charge lors du passage d’une condition d’essai à une autre. Un pourcentage d’utilisation peut être défini pendant la mise en charge.<br><br>Compensation automatique de la mise en charge coordonnée : comprend le pas dynamique/statique, la compensation des valeurs de crête et de creux, la compensation de phase, etc.<br><br>Programmation du gain : Le gain en boucle fermée peut être automatiquement commuté et ajusté en fonction des différents états d’essai (position, vitesse, etc.) afin d’offrir des performances de contrôle optimales.<br><br>Stockage segmenté des données : prend en charge le stockage segmenté des données ; celles-ci seront enregistrées dans des fichiers distincts en fonction de la durée configurée en minutes et de la taille du fichier.<br><br>Surveillance de l’état des capteurs : le logiciel permet de visualiser l’état des capteurs, notamment leur état d’excitation, la détection de rupture de fil, la surveillance du contournement de charge, etc. Une protection se déclenche dès qu’une anomalie survient.<br><br>Configuration du protocole de mémoire réfléchissante : Permet de configurer le protocole de liaison croisée de la mémoire réfléchissante avec des systèmes externes (systèmes de simulation, systèmes de mesure et de contrôle, etc.). Les utilisateurs peuvent définir les décalages d’adresse, les types de données et les formats pour les données de commande et de retour d’information. Les fonctions de glisser-déposer pour l’ajout, le tri, la prévisualisation et le test des données sont prises en charge.<br><br>Progiciel de chargement statique et en fatigue<br>Le système prend en charge les applications de mise en charge statique, de fatigue et de durabilité coordonnées sur plusieurs canaux. L’interface d’essais statiques et de fatigue comprend des tableaux de données par canal, des fenêtres de courbes de tendance flottantes, des graphiques de formes d’onde, un aperçu du spectre de charge, des diagrammes à barres, des panneaux de contrôle de processus et des barres de progression.<br><br>L'interface de configuration permet une configuration rapide de tous les canaux de charge dans un format de type tableur et prend en charge des fonctions de prévisualisation de la configuration.<br><br>
