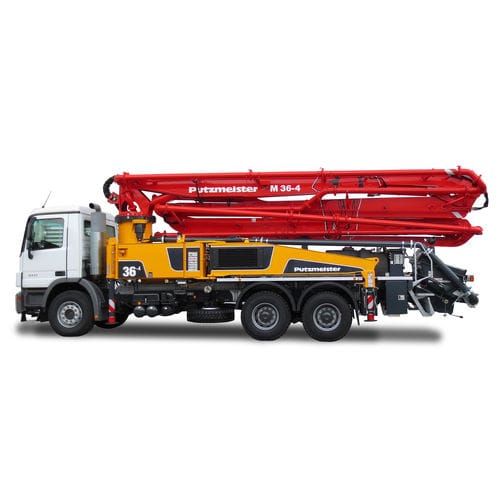

Pompe à béton automotrice mobile BSF 36-4

pour ligne de productionpour usage intérieur et extérieurd'extérieur

Présentation
La pompe à béton automotrice BSF 36-4 propose une solution compacte et flexible pour des opérations de mise en place du béton variées. Sa flèche de placement 4 sections en Z garantit une faible hauteur de dépliage et d'excellentes caractéristiques de glissement, permettant d'intervenir dans des halls de production, sous des ponts et passages, ainsi que sur des chantiers de bâtiments multi-étages. La machine a été optimisée en poids pour augmenter les réserves de charge utile pour accessoires et consommables, autorisant les déplacements routiers légaux et des transferts économiques entre sites.

Caractéristiques principales

• Flèche de placement à 4 bras plus souple et flexible avec système de pliage en Z, hauteur de dépliage réduite et comportement de glissement optimal
• Utilisation polyvalente sur chantier : adaptée aux bâtiments bas, bétonnage de dalles/plafonds et semelles
• Travail efficace grâce à une ergonomie soignée et au système de commande intuitif Ergonic® 2.0
• Toutes les informations affichées sur la télécommande radio pour un contrôle permanent sur le poste de travail
• Grande capacité de charge utile grâce aux réserves de poids
• Faibles largeurs d'appui grâce à des supports flexibles et des structures peu encombrantes (option)
• Robuste et stable grâce à un sous-châssis renforcé, un pied de flèche compact et un guidage optimisé des conduites
• Facile d'accès pour la maintenance grâce à une conception cohérente et un concept de visserie uniforme
• Réduction des coûts de maintenance avec des composants sans entretien, moins de types de pièces et moins de liquides fonctionnels

Informations générales

• Nombre de sections : 4
• Type de flèche : Z
• Portée verticale : 35,6 m
• Portée horizontale : 31,4 m
• Hauteur de dépliage : 8,5 m
• Longueur maxi. tuyau de bout : 4 m
• Diamètre de la conduite de livraison : DN 125

Configuration - Ensemble pompe .17 iLS

• Diamètre cylindre matière / course : 250 / 2100 mm
• Débit (côté piston) : 170 m³/h
• Pression de livraison (côté piston) : 85 bar
• Coups (côté piston) : 28 par min

Configuration - Ensemble pompe .16 H

• Diamètre cylindre matière / course : 230 / 2100 mm
• Débit (côté tige) : 160 m³/h
• Débit (côté piston) (max. théor.) : 108 m³/h
• Pression de livraison (côté tige) : 85 bar
• Coups (côté tige) : 31 par min

Spécifications techniques

• Modèle : BSF 36-4
• Flèche : flèche de placement 4 sections en Z
• Portée verticale : 35,6 m
• Portée horizontale : 31,4 m
• Hauteur de dépliage : 8,5 m
• Longueur maxi. tuyau de bout : 4 m
• Diamètre conduite de livraison : DN 125
• Variantes de cellule pompe : .17 iLS et .16 H
• .17 iLS : cylindre matière 250 mm / course 2100 mm ; débit côté piston 170 m³/h ; pression côté piston 85 bar ; 28 coups/min
• .16 H : cylindre matière 230 mm / course 2100 mm ; débit côté tige 160 m³/h ; débit côté piston max. théorique 108 m³/h ; pression côté tige 85 bar ; 31 coups/min (côté tige)
