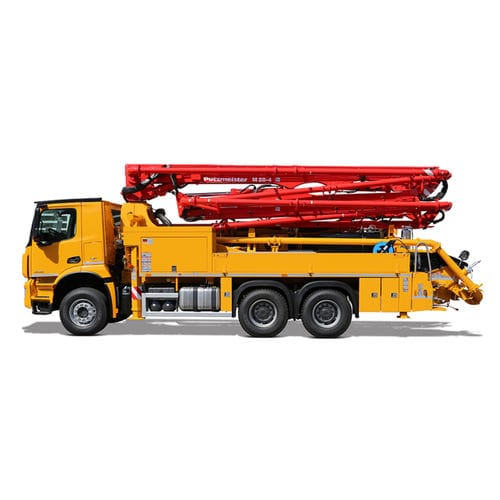

Pompe à béton automotrice mobile BSF 28-4

d'extérieurpour chantierà piston

Présentation
Pompe à béton compacte montée sur camion, offrant mobilité, maniabilité et grande flexibilité d'utilisation. Sa faible hauteur et sa flèche Z en 4 sections sont conçues pour les positions d'installation restreintes (centre-ville, bâtiments bas, chantiers de ponts). L'articulation A offre désormais un angle jusqu'à 100°, permettant d'allonger le bras pour faciliter les manœuvres à l'intérieur des bâtiments.

Caractéristiques principales

• Large éventail d'applications — des chantiers urbains confinés aux travaux de pont
• Stabilisation TRD peu encombrante et réglable en continu pour un positionnement compact
• Espaces de rangement pratiques pour outils et accessoires
• Options de débit élevées selon variante — performances éprouvées
• Fonctions de sécurité intégrées pour les opérateurs et les techniciens
• Commandes intuitives pour une utilisation simple en environnements bas

Informations générales

• Nombre de sections : 4
• Type de flèche : Z
• Portée verticale : 27,7 m
• Portée horizontale : 23,4 m
• Hauteur de déploiement : 6,3 m
• Longueur max. du tuyau d'extrémité : 3 m
• Conduite de refoulement : DN 125

Configuration — données par variante
Concrete Pump Cell .15 iLS

• Diamètre cylindre matériau – course : 250 / 2100 mm
• Débit (côté piston) : 150 m³/h
• Pression de refoulement (côté piston) : 83 bar
• Courses (côté piston) par minute : 24

Concrete Pump Cell .16 H

• Diamètre cylindre matériau – course : 230 / 2100 mm
• Débit (côté tige) : 160 m³/h
• Débit (côté piston) : 108 m³/h (théorique max.)
• Pression de refoulement (côté tige) : 85 bar
• Courses (côté tige) par minute : 31

Concrete Pump Cell .11 H

• Diamètre cylindre matériau – course : 230 / 1400 mm
• Débit (côté piston) : 121 m³/h
• Pression de refoulement (côté piston) : 82 bar
• Courses (côté piston) par minute : 35

Caractéristiques techniques

• Modèle : BSF 28-4
• Flèche : Flèche Z 4 sections avec angle d'articulation A jusqu'à 100° pour une meilleure maniabilité
• Portée verticale : 27,7 m
• Portée horizontale : 23,4 m
• Hauteur de déploiement : 6,3 m
• Longueur max. du tuyau d'extrémité : 3 m
• Diamètre de la conduite de refoulement : DN 125
• Conçue pour fonctionner dans des zones à emprise limitée (centre-ville, bâtiments bas, ponts)
