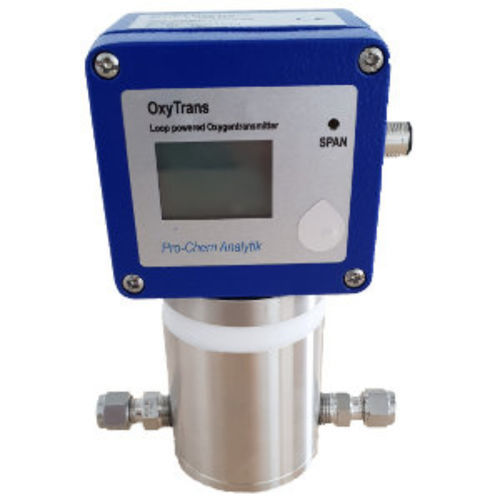

Analyseur d'oxygène OxyTrans 100

de processindustrielde sécurité

Brève description L'OxyTrans 100 est un analyseur d'oxygène industriel compact pour mesures en traces et en pourcentage (0-100% O2). Il utilise un capteur électrochimique (pile à combustible) avec affichage simple et calibration en un point pour une mise en service rapide. Conçu pour les applications liées à l'hydrogène et compatible avec les exigences SIL ; option 1/2 G Ex ia IIC T4 (ATEX).

Applications

• Surveillance de process en chimie et pétrochimie
• Production et manutention d'hydrogène
• Génération et contrôle de pureté des gaz
• Systèmes de sécurité et de contrôle de combustion
• Intégration OEM et prélèvements en laboratoire

Caractéristiques principales

• Boîtier compact, montage panneau ou mural
• Solution économique pour mesure de l'O2 en % et en traces
• Capteur électrochimique d'environ 5 ans de durée de vie en air ambiant
• Protection IP65 pour environnements exigeants
• Protection contre inversion de polarité et compensation de température
• Étalonnage zéro en un point pour une mise en service rapide
• Affichage LCD 6 chiffres avec bargraphe
• Sortie : 4-20 mA (deux fils) ; alimentation 10-35 V
• Raccord process 6 mm

Cellule de mesure à passage

• Cellule modulaire en acier inoxydable
• Les pièces défectueuses peuvent être remplacées individuellement sans changer la cellule entière

Spécifications

• Paramètre mesuré : Oxygène (%)
• Méthode de mesure : Capteur électrochimique (pile à combustible)
• Plage de mesure : 0 - 100 % O2
• Précision : ±2 %
• Résolution : 0,1 %
• Débit typique : env. 1 L/min
• Pression de service : 0,1 – 1 bar
• Temps de réponse T90 : <45 s (0–100 %), <20 s (0–10 %)
• Température du gaz : 0 – 50 °C
• Signal de sortie : 4–20 mA (deux fils)
• Tension d'alimentation : 10–35 V
• Affichage : LCD 6 chiffres avec bargraphe
• Indice de protection : IP65
• Raccord : 6 mm
• Dimensions (mm) : 120 x 160 x 65
• Poids : 2 kg
• Durée de vie du capteur : env. 5 ans en air ambiant
• Option : 1/2 G Ex ia IIC T4 (ATEX)
• SIL : Convient aux applications SIL
