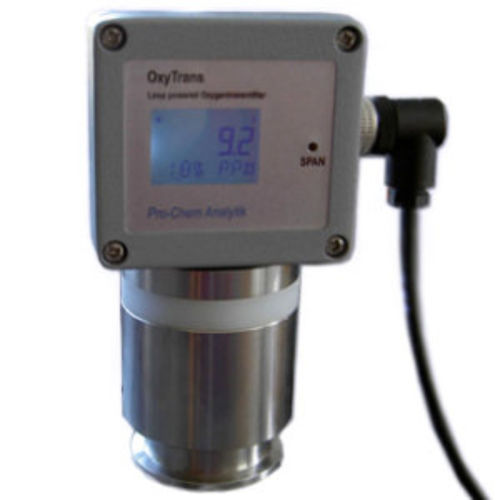

Transmetteur de gaz d'oxygène OxyTrans I KF

électrochimique2 filsà pile à combustible

Présentation
L'OxyTrans I KF est un analyseur d'oxygène électrochimique pour mesures en traces et en pourcentage (ppm et %), conçu pour des applications en flux avec connexion KF40. Il dispose d'un affichage LCD lisible, d'un étalonnage en un point et d'un capteur industriel adapté à la surveillance continue.

Applications

• Surveillance des gaz de procédé
• Contrôle des gaz inertes
• Systèmes sous vide et tests d'étanchéité
• Installations semi‑conducteurs, laboratoires et sites industriels

Plages de mesure
Plages sélectionnables de 0–10 ppm jusqu'à 0–100 % O2 ; plages spéciales disponibles sur demande.

Capteur
L'appareil utilise un capteur à pile à combustible (électrochimique) offrant une grande sensibilité, une réponse linéaire et une longue durée de vie pour les mesures en traces et en pourcentage.

Étalonnage
L'étalonnage pour les mesures en traces doit être effectué avec un gaz d'étalonnage adapté, à une concentration choisie dans la plage de mesure. L'étalonnage en pourcentage peut être réalisé avec l'air ambiant.

Caractéristiques

• Conception compacte en flux
• Solution économique pour la surveillance continue
• Capteur électrochimique longue durée
• Boîtier IP65 pour environnements industriels
• Protection contre inversion de polarité et compensation de température

Cellule de mesure à flux en acier inoxydable

• Cellule de mesure modulaire en acier inoxydable
• Composants remplaçables permettant la réparation de la cellule sans remplacer l'ensemble de l'unité

Aperçu produit
Paramètres : Oxygène % / Oxygène ppm
Méthode : électrochimique
Plages : 0–100 % / 0–10 000 ppm / 0–10 ppm / plages spéciales
ATEX : Oui
SIL : Oui
Précision : ±2 % FSD
Résolution : 0,1 ppm
Débit : env. 1 l/min
Pression : 0,1–1 bar
Étalonnage : Air / Gaz d'étalonnage
Temps de réponse T90 : 0–10 ppm = 45 s / 0–100 ppm = 20 s
Sortie : 4–20 mA (2 fils)
Tension d'alimentation : 10–35 V
Affichage : LCD 6 chiffres / Bargraph
Protection : IP65
Connexion : bride KF40
Dimensions : 120 x 160 x 65 mm
Poids : 2 kg

Caractéristiques techniques

• Paramètres : Oxygène %; Oxygène ppm
• Méthode : électrochimique
• Options de plage : 0–100 %; 0–10 000 ppm; 0–10 ppm; plages spéciales sur demande
• ATEX : Oui
• SIL : Oui
• Précision : ±2 % FSD
• Résolution : 0,1 ppm
• Débit : env. 1 l/min
• Plage de pression : 0,1–1 bar
• Étalonnage : Air (plage en pourcentage) ou Gaz d'étalonnage (mesures en traces)
• Temps de réponse T90 : 45 s (0–10 ppm); 20 s (0–100 ppm)
• Température du gaz : 0–50 °C
• Sortie : 4–20 mA (2 fils)
• Tension d'alimentation : 10–35 V
• Affichage : LCD 6 chiffres; Bargraph
• Protection : IP65
• Connexion : bride KF40
• Dimensions (mm) : 120 x 160 x 65
• Poids : 2 kg
