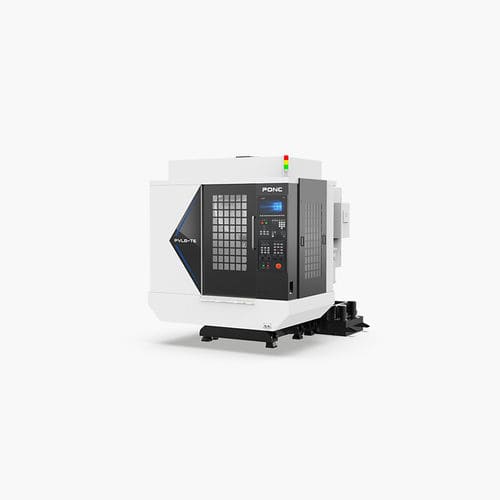

Centre d'usinage CNC 3 axes PVLB-T series
verticalpour alliage d'aluminiumBT 30

Centre d'usinage CNC 3 axes - PVLB-T series - PONC CNC - vertical / pour alliage d'aluminium / BT 30
Centre d'usinage CNC 3 axes - PVLB-T series - PONC CNC - vertical / pour alliage d'aluminium / BT 30
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Nombre d'axes
3 axes
Orientation de la broche
vertical
Matière usinée
pour alliage d'aluminium
Nez de broche
BT 30
Nombre d'outils
21 outils
Applications
pour applications médicales, pour l'optique
Autres caractéristiques
à grande vitesse, de haute précision, avec changeur d'outils
Course X

600 mm, 700 mm, 800 mm
(23,62 in, 27,56 in, 31,5 in)

Course Y

400 mm, 500 mm
(15,75 in, 19,69 in)

Course Z

350 mm, 420 mm
(13,78 in, 16,54 in)

Vitesse de rotation

20 000 rpm
(125 664 rad.min-1)

Puissance

5,5 kW
(7,48 hp)

Vitesse d'avancement axe X

48 m/min

Vitesse d'avancement axe Y

48 m/min

Vitesse d'avancement axe Z

48 m/min

Précision de placement

0,005 mm
(0,0002 in)

Répétabilité

0,003 mm
(0,00012 in)

Temps de changement outil

1,8 s

Poids total

3 t, 3,3 t, 4 t
(3,31 us ton, 3,64 us ton, 4,41 us ton)

Longueur hors tout

2 300 mm, 2 400 mm, 2 900 mm
(90,6 in, 94,5 in, 114,2 in)

Largeur hors tout

1 700 mm, 1 900 mm, 2 350 mm
(66,9 in, 74,8 in, 92,5 in)

Hauteur totale

2 700 mm
(106,3 in)

Description

1. Rail de guidage linéaire à trois axes de marque standard de Taiwan, haute vitesse et haute précision. 2. Le moteur de broche à grande vitesse entraîne directement la broche, ce qui a une efficacité de traitement plus élevée et une meilleure qualité de surface d’usinage. 3. Magasin d’outils servo standard, changement d’outil rapide et stable. 4. Convient pour le traitement de boîtes moyennes et petites, de plaques, de coques et d’autres pièces complexes, largement utilisé dans les produits 3C, l’informatique, l’optique, les équipements médicaux et les produits en alliage d’aluminium et d’autres industries.
