Centre d'usinage 3 axes PDE
verticalpour acierpour cuivre

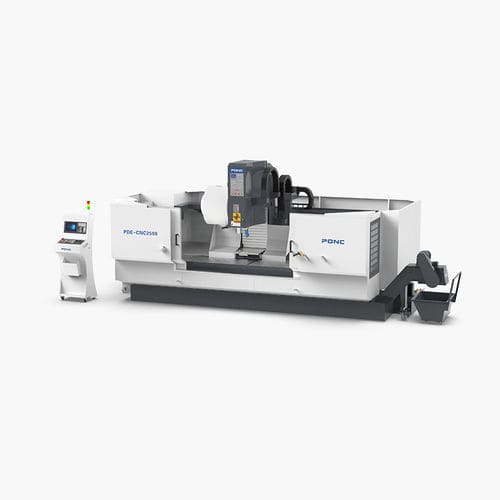

Centre d'usinage 3 axes - PDE - PONC CNC - vertical / pour acier / pour cuivre
Centre d'usinage 3 axes - PDE - PONC CNC - vertical / pour acier / pour cuivre
Centre d'usinage 3 axes - PDE - PONC CNC - vertical / pour acier / pour cuivre - image - 2
Centre d'usinage 3 axes - PDE - PONC CNC - vertical / pour acier / pour cuivre - image - 3
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Nombre d'axes
3 axes
Orientation de la broche
vertical
Matière usinée
pour acier, pour cuivre, pour composites, pour aluminium
Nez de broche
BT 40
Nombre d'outils
24 outils
Fonction associée
de perçage, de découpe, de fraisage, de taraudage
Applications
pour profilés, pour l'industrie automobile, pour travaux lourds
Autres caractéristiques
de haute précision
Course X

Min: 2 500 mm
(98,43 in)

Max: 6 500 mm
(255,91 in)

Course Y

550 mm
(21,65 in)

Course Z

700 mm
(27,56 in)

Vitesse de rotation

12 000 rpm
(75 398 rad.min-1)

Puissance

18,5 kW
(25,15 hp)

Vitesse d'avancement axe X

60 m/min

Vitesse d'avancement axe Y

28 m/min

Vitesse d'avancement axe Z

28 m/min

Précision de placement

0,015 mm, 0,03 mm
(0,00059 in, 0,00118 in)

Répétabilité

0,015 mm
(0,00059 in)

Temps de changement outil

2 s

Poids total

10,5 t, 12,5 t, 14,7 t
(11,57 us ton, 13,78 us ton, 16,2 us ton)

Longueur hors tout

6 700 mm, 8 720 mm, 10 600 mm
(263,8 in, 343,3 in, 417,3 in)

Largeur hors tout

2 850 mm
(112,2 in)

Hauteur totale

3 100 mm
(122 in)

Description

1. La machine CNC PONC PDE est un centre d’usinage de profilés composites CNC qui intègre le perçage, le taraudage et le fraisage ; 2. Utilisez un système de commande numérique CNC international spécialisé ; 3. Convient pour le traitement de divers aciers, aluminium, métaux de cuivre et non-métaux ; 4. L’utilisation de composants agrandis peut répondre aux exigences de l’usinage lourd ; 5. Adoption d’une conception en tôle entièrement protégée ; 6. Efficacité de traitement élevée, haute précision et haute résistance ; 7. Équipé d’un convoyeur de copeaux automatique pour un nettoyage facile ; 8. Largement utilisé dans le traitement des matériaux dans des industries telles que l’automobile, le transport ferroviaire, les pièces mécaniques, les guides de modules linéaires et la communication.
