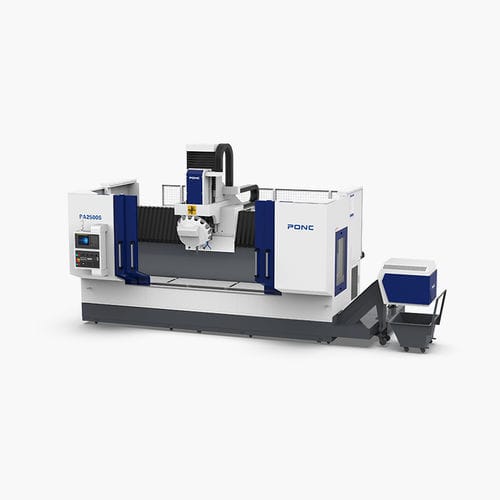

Centre d'usinage pour profilés 3 axes PA Seriesverticalpour acierpour aluminium
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Nombre d'axes
- 3 axes
- Orientation de la broche
- vertical
- Matière usinée
- pour aluminium, pour acier
- Nez de broche
- BT 30
- Fonction associée
- de perçage, de fraisage, de taraudage
- Applications
- pour portes et fenêtres, pour l'industrie automobile
- Autres caractéristiques
- à grande vitesse, haute performance, à haute productivité, à grande vitesse, avec serrage pneumatique, de haute précision
- Course X
Max: 6 900 mm
(271,65 in)2 500 mm
(98,43 in)Min: 2 500 mm
(98,43 in)- Course Y
400 mm
(15,75 in)- Course Z
400 mm
(15,75 in)- Vitesse de rotation
12 000 rpm
(75 398 rad.min-1)- Puissance
Max: 11 kW
(14,96 hp)Min: 5,5 kW
(7,48 hp)- Vitesse d'avancement axe X
Max: 15 000 mm/min
(9,84 in/s)- Vitesse d'avancement axe Y
Max: 15 000 mm/min
(9,84 in/s)- Vitesse d'avancement axe Z
Max: 15 000 mm/min
(9,84 in/s)- Précision de placement
0,015 mm, 0,02 mm, 0,03 mm
(0,00059 in, 0,00079 in, 0,00118 in)- Répétabilité
0,01 mm
(0,00039 in)- Poids total
7 000 kg, 8 000 kg
(15 432,36 lb, 17 636,98 lb)- Longueur hors tout
4 100 mm, 7 700 mm
(161,4 in, 303,1 in)- Largeur hors tout
3 300 mm, 3 500 mm
(129,9 in, 137,8 in)- Hauteur totale
2 820 mm
(111 in)
Description
1. L'adoption d'une structure de lit élevé empêche efficacement les débris d'eau d'éclabousser l'extérieur de l'équipement, tout en protégeant efficacement les pièces importantes telles que les rails de guidage et les tiges filetées, améliorant ainsi la durée de vie et la fiabilité de l'équipement ;
2.Le modèle 2500 est équipé en standard d'une vis d'entraînement de l'axe X et d'une armoire de commande intégrée (fixe) pour répondre à la demande d'une plus grande précision d'usinage. La vitesse rapide atteint 50 m/min, et l'équipement présente des performances dynamiques supérieures et une plus grande accélération ;
3. Le fond de l'établi est conçu avec une grande surface inclinée pour l'évacuation des copeaux, ce qui facilite le nettoyage et l'évacuation des copeaux ;
4. Largement utilisé dans le traitement des pièces profilées telles que les appareils électroniques, les meubles de maison personnalisés et les cadres en profilé d'aluminium.
MAGAZINE DE L'OUTIL
Type - / -
Type OVNI
VITESSES D'AVANCE DES AXES
Avance de coupe de l'axe X/Y/Z -
mm/min
15000
SYSTÈME DE LUBRIFICATION ET DE REFROIDISSEMENT
Système de lubrification - /
Automatique
Système de refroidissement - /
Refroidissement à l'eau
SPÉCIFICATIONS MÉCANIQUES
Pression pneumatique requise - kg/cm² - 6
système cnc - / -
SIEMENS/FANUC
---
