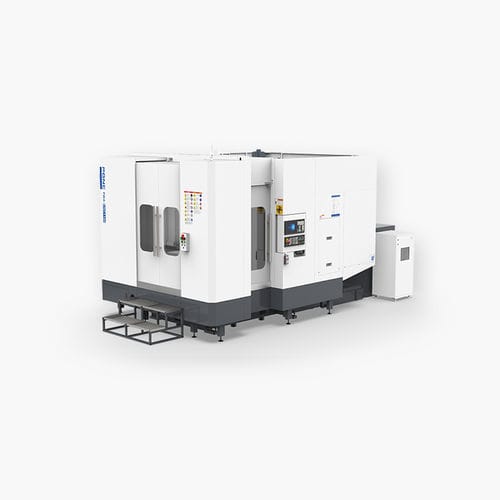

Centre d'usinage CNC horizontal PWA-1160 3 axes32 outilsde fraisage
Ajouter à mes favoris
Ajouter au comparateur
Vous voulez acheter directement ?
Rendez-vous sur notre Shop.
Caractéristiques
- Nombre d'axes
- 3 axes
- Orientation de la broche
- horizontal
- Nombre d'outils
- 32 outils
- Fonction associée
- de fraisage, de perçage, de taraudage
- Course X
1 200 mm
(47,24 in)- Course Y
1 100 mm
(43,31 in)- Course Z
600 mm
(23,62 in)- Vitesse de rotation
12 000 rpm
(75 398 rad.min-1)- Puissance
18,5 kW
(25,15 hp)- Vitesse d'avancement axe X
40 m/min
- Vitesse d'avancement axe Y
30 m/min
- Vitesse d'avancement axe Z
48 m/min
- Précision de placement
0,01 mm
(0,00039 in)- Répétabilité
0,005 mm
(0,0002 in)- Temps de changement outil
3 s
- Poids total
14 t
(15,43 us ton)- Longueur hors tout
3 500 mm
(137,8 in)- Largeur hors tout
6 350 mm
(250 in)- Hauteur totale
3 200 mm
(126 in)
Description
1. Cette machine est un centre d’usinage automatique intégré avec les fonctions de fraisage, d’alésage, de perçage, d’alésage et de taraudage.
2. Cette machine est un centre d’usinage horizontal, et la poupée adopte une structure suspendue pour améliorer la rigidité de la machine.
3. Options de serrage : Double zone de travail horizontale à quatre axes, Double zone de travail horizontale à cinq axes.
4. Appliqué pour la fabrication : couvercle de radiateur 5G, grande antenne, moteur automobile, boîtier inférieur de boîte de vitesses, boîtier de commande de véhicule à énergie nouvelle, batterie, boîtiers d’affichage LED, etc.
