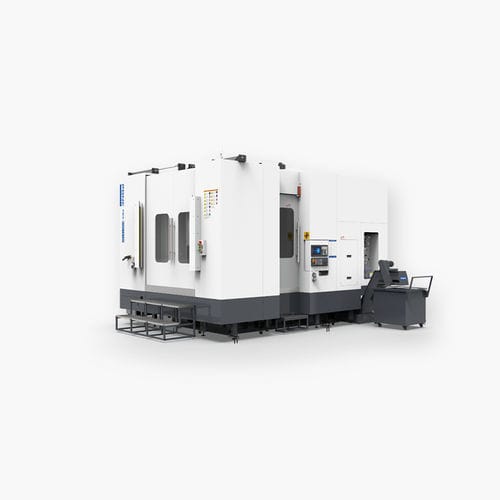

Centre d'usinage CNC horizontal PWA-1514H4 axesBT 5030 outils
Ajouter à mes favoris
Ajouter au comparateur
Vous voulez acheter directement ?
Rendez-vous sur notre Shop.
Caractéristiques
- Nombre d'axes
- 4 axes
- Orientation de la broche
- horizontal
- Nez de broche
- BT 50
- Nombre d'outils
- 30 outils
- Fonction associée
- de fraisage, de perçage, de taraudage
- Applications
- pour l'industrie automobile
- Course X
1 500 mm
(59,06 in)- Course Y
1 400 mm
(55,12 in)- Course Z
600 mm
(23,62 in)- Vitesse de rotation
10 000 rpm
(62 832 rad.min-1)- Puissance
27 kW
(36,71 hp)- Vitesse d'avancement axe X
30 m/min
- Vitesse d'avancement axe Y
30 m/min
- Vitesse d'avancement axe Z
48 m/min
- Précision de placement
0,01 mm
(0,00039 in)- Répétabilité
0,005 mm
(0,0002 in)- Temps de changement outil
5 s
- Longueur hors tout
5 450 mm
(214,6 in)- Largeur hors tout
7 000 mm
(275,6 in)- Hauteur totale
3 600 mm
(141,7 in)
Description
1. Cette machine est un centre d’usinage automatique intégré avec les fonctions de fraisage, d’alésage, de perçage, d’alésage et de taraudage.
2. Cette machine est un centre d’usinage horizontal, et la poupée adopte une structure suspendue pour améliorer la rigidité de la machine.
3. Options de serrage : Double zone de travail horizontale quatre axes, Double zone de travail horizontale cinq axes.
4. Appliqué pour la fabrication : couvercle de radiateur 5G, grande antenne, moteur automobile, boîtier inférieur de boîte de vitesses, boîtier de commande de véhicule à énergie nouvelle, batterie, boîtes d’affichage LED et ainsi de suite.
