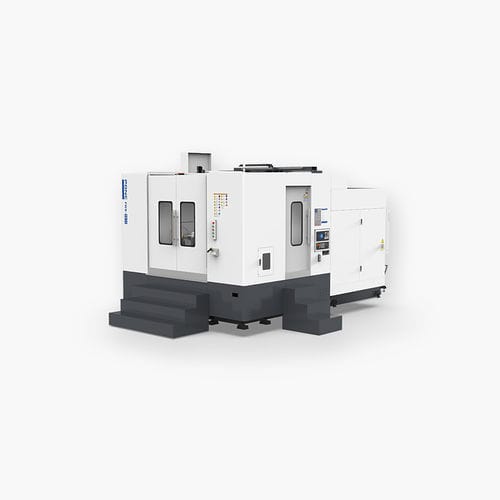

Centre d'usinage CNC horizontal PWB-15113 axes5 axespour fonte
Ajouter à mes favoris
Ajouter au comparateur
Vous voulez acheter directement ?
Rendez-vous sur notre Shop.
Caractéristiques
- Nombre d'axes
- 3 axes, 5 axes
- Orientation de la broche
- horizontal
- Matière usinée
- pour fonte, pour acier inoxydable, pour aluminium
- Structure
- à colonne mobile
- Nez de broche
- BT 50, CAT50, SK50
- Nombre d'outils
- 30 outils
- Fonction associée
- de fraisage, de perçage, de taraudage
- Applications
- pour l'industrie automobile, pour l'industrie aéronautique, pour pièce de grande dimension, pour l'industrie du moule
- Autres caractéristiques
- compact, de haute précision, haute rigidité
- Course X
1 615 mm
(63,58 in)- Course Y
1 100 mm
(43,31 in)- Course Z
650 mm
(25,59 in)- Vitesse de rotation
10 000 rpm
(62 832 rad.min-1)- Puissance
20 kW, 54 kW
(27,19 hp, 73,42 hp)- Vitesse d'avancement axe X
15 000 mm/min
(9,84 in/s)- Vitesse d'avancement axe Y
15 000 mm/min
(9,84 in/s)- Vitesse d'avancement axe Z
15 000 m/min
- Charge max. de la table
Max: 1 000 kg
(2 205 lb)- Poids max. outil
Max: 25 kg
(55,1 lb)- Temps de changement outil
4 s
- Poids total
28 000 kg
(61 729,43 lb)- Longueur hors tout
7 850 mm
(309,1 in)- Largeur hors tout
4 490 mm
(176,8 in)- Hauteur totale
4 200 mm
(165,4 in)
Description
1. Plateau tournant à cinq axes à cinq axes A/C à entraînement direct complet, un serrage pour compléter l’usinage multi-faces.
Broche motorisée à grand couple de 2,240 Nm avec une vitesse maximale de 10 000 tr/min.
3. Appliqué au traitement des pièces moulées en aluminium et en fer telles que la pièce de moulage sous pression automobile, la boîte de moulage sous pression, la pièce multi-cavité, etc.
