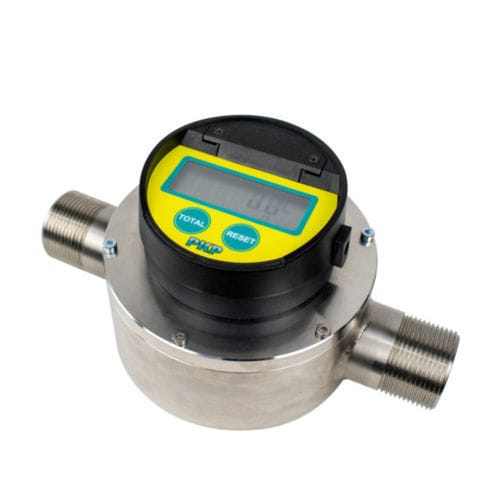

Débitmètre à disque oscillant DND01

à turbineà engrenageà palette

Les compteurs à disque d'écrasement mesurent directement le débit volumétrique. Dans la chambre de mesure sphérique se trouve - en tant que paroi mobile de la chambre - le disque d'écrasement avec un palier central, qui est entraîné par le liquide qui s'écoule à travers lui. À chaque mouvement d'oscillation complet, un volume défini s'écoule à travers la chambre de mesure. Un joint torique à la sortie garantit que le fluide entrant ne peut quitter le compteur que par la chambre de mesure, ce qui assure la précision de la mesure. Le nombre de mouvements du disque d'écrasement est transmis à l'appareil monté en surface par l'intermédiaire d'un couplage magnétique. Applications typiques Les compteurs à disque d'écrasement de la série DND01 sont principalement utilisés pour les liquides propres ou légèrement contaminés, l'eau dure et déminéralisée, les huiles, les carburants et les solvants. pour les milieux liquides, viscosité jusqu'à 700 mPa s (cPoise) raccordement au process : 3/4" mâle, 1" mâle, 1 1/4" mâle, 1 1/2" femelle et 2" femelle matériaux : PPO, laiton, Vectra, acier inoxydable signaux de sortie : sortie d'impulsion (Reed, PNP, NPN ou NAMUR) en option avec affichage séparé et sortie analogique et d'impulsion (NPN)
