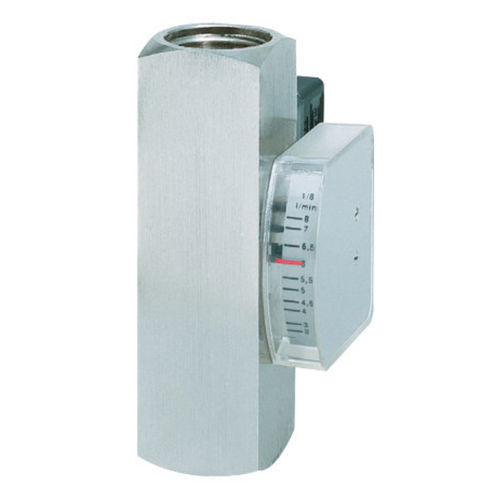

Débitmètre à flotteur DS08 series

pour liquidesen laitonen acier inoxydable

Le débitmètre et interrupteur modèle DS08 fonctionne selon un principe modifié de surface variable. Le flotteur est guidé par un ressort dans un tube de mesure cylindrique. Le fluide qui s'écoule déplace le flotteur dans le sens de l'écoulement. Un indicateur à aiguille monté à l'extérieur est couplé magnétiquement au flotteur et indique ainsi le débit sur une échelle en fonction de la position du flotteur. Un contact Reed est monté à l'extérieur du compteur dans un boîtier étanche. Lorsque le flotteur atteint la position du contact Reed, l'interrupteur se ferme. Lorsque le débit est plus élevé, le flotteur se déplace davantage vers le haut jusqu'à ce qu'il atteigne une butée intégrée, ce qui maintient l'interrupteur fermé. Ceci assure une fonction bistable de l'interrupteur à tout moment. Compensation de la viscosité, position de montage et fiabilité Le ressort intégré et le flotteur magnétique garantissent une fiabilité absolue du compteur. Ce ressort, qui repousse le flotteur vers sa position zéro contre le débit, permet d'utiliser le compteur dans n'importe quelle position de montage. Le ressort est artificiellement vieilli, ce qui élimine la nécessité d'un réétalonnage en fonction des différentes positions de montage. Le ressort puissant et un orifice dans le flotteur travaillent ensemble pour limiter les effets des changements de viscosité à un minimum absolu par rapport aux débitmètres à surface variable ordinaires. Applications typiques Le modèle DS08 de débitmètre et de commutateur à section variable est utilisé pour mesurer et contrôler le débit de liquides visqueux, par exemple dans les systèmes de lubrification centrale, tout autre circuit de lubrification, les systèmes hydrauliques, les huiles de transformateur, etc.
