Débitmètre à palette DR05 series

pour liquidesDN25 - 1"DN50 - 2"

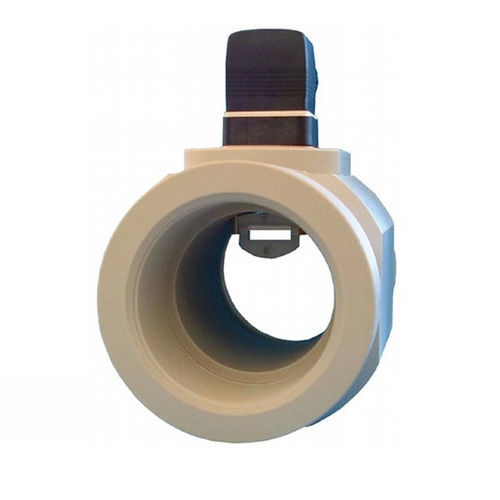

Le capteur de débit à roue à aubes DR05 mesure le débit de l'eau et des substances similaires à l'eau. Le capteur de débit est constitué d'une section de tuyau en polypropylène équipée d'une roue à aubes. La roue à aubes, qui s'étend dans la zone d'écoulement, est mise en rotation par le liquide qui s'écoule. Le mouvement de rotation est détecté par un capteur à effet Hall et émis sous la forme d'une série d'impulsions. La fréquence de sortie de ces impulsions est directement proportionnelle au débit. La sortie pulsée peut également être convertie en un signal analogique (4 à 20 mA) ou en deux contacts de fin de course par une électronique intégrée optionnelle. Les capteurs de débit à roue à aubes DR05 sont entièrement en plastique ; ils ne comportent aucune pièce métallique. Ces dispositifs sont disponibles pour des tailles de tuyaux de 1" à 2" avec un rapport de portée allant jusqu'à 50:1. Applications typiques Les capteurs de débit à roue à aubes DR05 sont utilisés partout où le débit de liquides à faible viscosité doit être mesuré de manière fiable et économique, y compris, mais sans s'y limiter, dans les cas suivants : - dans les systèmes de refroidissement - pour l'eau déminéralisée - pour les liquides agressifs / caustiques dans l'industrie chimique pour les liquides peu visqueux version entièrement en plastique sans pièces métalliques matériaux : PP, ECTFE, céramique, Viton pour des tailles de tuyaux de 1" à 2" NPT ou BSP rapport de réduction jusqu'à 50:1
