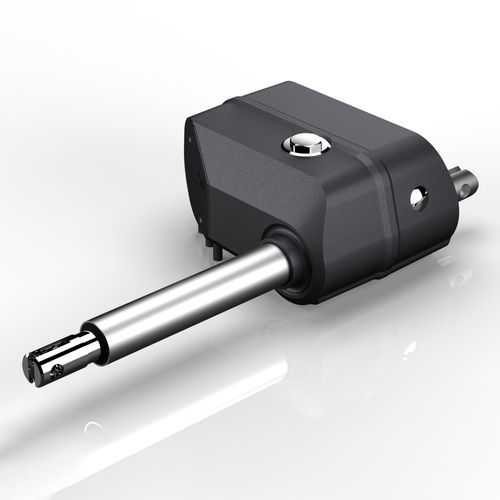

Actionneur électrique LD600

électromécaniquelinéairedouble effet

Présentation
Le vérin électrique LD600 est un actionneur électromécanique conçu pour des applications industrielles intérieures et extérieures. Il fournit jusqu'à 6 000 N en poussée et 4 000 N en traction, avec une course maximale de 600 mm. Les positions finales sont réglables en continu sur site via une unité de réglage mécanique brevetée pour une mise en service simplifiée.

Construction et protection
Boîtier en aluminium moulé sous pression, gaine en profilé d'aluminium anodisé et tube de levage en acier inoxydable assurent une excellente résistance à la corrosion. Indice de protection IP69K (statique), adapté aux environnements exigeants et aux nettoyages haute pression ou vapeur.

Contrôle et options
Interrupteurs de fin de course réglables intégrés pour un positionnement précis. Connexions de polarité simples pour un branchement aisé. Options : retour de position (potentiomètre analogique), signal de fin de course, longueurs de câble 1,5 m / 3 m / 5 m, actionnement d'urgence manuel, courses spéciales et dimensions de montage spéciales (réglables en usine ou par le client). Disponible en 12 VDC ou 24 VDC.

Performance
Force max. : 6 000 N poussée / 4 000 N traction ; vitesse max. : 19 mm/s ; facteur de marche : 10% / 20 min ; dimension de montage (B) : course + 200 mm (min. 300 mm).

Applications typiques

• Machines agricoles : réglage des largeurs de coupe, déplacement de bras de pulvérisation
• Mobile et hors-route : dosage d'épandeurs, réglage de brosses
• Industrie et logistique : ouverture/fermeture de couvercles, réglage du format des machines, réglage du dosage
• Technique maritime : réglage de la position assise, ouverture/fermeture d'écoutilles, toits réglables, abaissement/élévation de plates-formes de baignade

Avantages client

• Commande intégrée pour simplifier l'installation
• Encombrement d'installation compact
• Classe de protection IP69K pour environnements difficiles
• Adapté aux applications intérieures et extérieures
• Course réglable en continu pour une intégration flexible

Caractéristiques techniques

• Force : max. 6 000 N poussée / 4 000 N traction
• Vitesse : max. 19 mm/s
• Longueur de course : max. 600 mm
• Dimension de montage (B) : course + 200 mm (min. 300 mm)
• Facteur de marche : 10% / 20 min
• Rétroaction de position : optionnelle (potentiomètre)
• Tension : 12 VDC ou 24 VDC
• Fin de course intégré : oui (réglable)
• Signal de fin de course : optionnel
• Indice de protection : IP69K (statique)
• Température de stockage : -40 °C à +80 °C
• Extrémité tige : acier inoxydable, alésage 10,1 mm
• Extrémité boîtier : aluminium moulé sous pression, alésage 10,1 mm
• Matériau tube de levage : acier inoxydable
• Matériau boîtier : aluminium moulé sous pression
• Couleur boîtier : similaire à RAL 9005 (noir)
• Raccordement : câble (extrémité libre) avec connecteur (côté entraînement)
• Longueurs de câble : 1,5 m, 3 m, 5 m
• Options : courses spéciales, dimensions de montage spéciales, actionnement d'urgence
