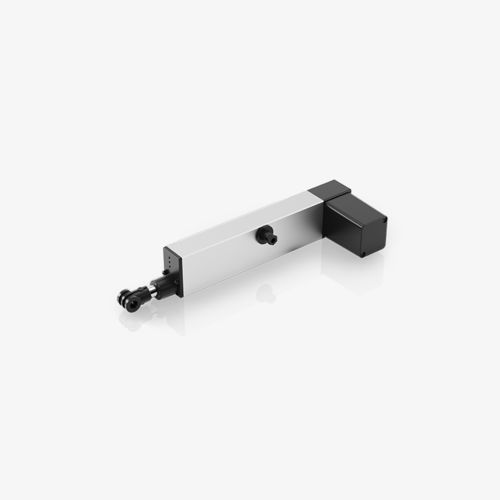

Actionneur électrique BGR 015

linéaireen profilé aluminiumen aluminium anodisé

Généralités
L'actionneur linéaire BGR 015 est un entraînement configurable et compact destiné à de nombreuses applications industrielles. Course réglable en continu jusqu'à 300 mm, différentes longueurs d'installation et une vitesse de réglage jusqu'à 100 mm/s facilitent l'intégration dans des ensembles contraints.

Avantages

• Compact : Conçu pour des emplacements restreints.
• Rapide : Vitesse de réglage jusqu'à 100 mm/s.
• Précis : Répétabilité < 1 mm.
• Robuste : Boîtier résistant, indice de protection IP54 (statique).
• Sans entretien : Entraînements de haute qualité ne nécessitant pas de maintenance régulière.
• Sécurisé : Limitation fiable des fins de course et protection contre les surintensités.

Configurations standard (données clés)
Force : max. 1000 N
Vitesse : max. 100 mm/s
Longueur de course : min. 15 mm – max. 300 mm (réglage continu)
Cote de montage (A) : course + 144 mm (course fixe) / course + 184 mm (course réglable)
Facteur de marche : 10 %
Rétroaction de position : en option
Tension d'alimentation : 12 VDC ou 24 VDC
Fin de course intégré : oui
Signal de fin de course : optionnel
Indice de protection : IP54 (statique)
Auto-blocage : jusqu'à la charge nominale
Température de stockage : -20 °C à +60 °C

Composants / Matériaux

• Embout tige : POM, alésage 10,1 mm
• Embout boîtier : POM, alésage 10,1 mm
• Tuyau de levage : acier inoxydable
• Boîtier : POM et profilé aluminium anodisé
• Connexion : câble (longueur standard 1,5 m)

Options et configuration

• Fixations et adaptateurs sélectionnables.
• Courses spéciales réglables en usine ou par le client.
• Différentes versions d'entraînement pour combiner force et vitesse.
• Rétroaction de position : contacts de fin de course potentialisés ou non, potentiomètre haute précision.
• Longueur de câble et connecteur personnalisables.

Contrôle, surveillance et signaux
Commande : inversion de polarité de la tension.
Options de rétroaction : fin de course potentialisé, fin de course potential-free, potentiomètre.
Surveillance : limitation de courant pour protection contre les surcharges.

Applications typiques

• Industrie et logistique : volets de ventilation, fenêtres, déplacement de clapets et couvercles.
• Mobile et hors route : régulation de l'air frais, contrôle d'ombrage, ouverture/fermeture de compartiments de rangement.
• Marine : régulation de l'air et de l'ombrage, ouverture/fermeture des coffres de rangement.

Avantages pour le client

• Design compact pour intégration dans des espaces contraints
• Boîtier robuste, indice IP54
• Course réglable en continu jusqu'à 300 mm
• Intégration aisée et options de rétroaction configurables
• Vitesse de réglage jusqu'à 100 mm/s

Caractéristiques techniques

• Modèle : BGR 015
• Force maximale : 1000 N
• Vitesse maximale : 100 mm/s
• Plage de course : 15 mm – 300 mm (réglage continu)
• Cote de montage (A) : course + 144 mm (fixe) / course + 184 mm (réglable)
• Facteur de marche : 10 %
• Tension d'alimentation : 12 VDC ou 24 VDC
• Fin de course intégré : oui
• Signal de fin de course : optionnel
• Indice de protection : IP54 (statique)
• Auto-blocage : jusqu'à la charge nominale
• Température de stockage : -20 °C à +60 °C
• Longueur de câble : 1,5 m (standard)
• Matériaux : tube de levage acier inoxydable; embouts POM; boîtier profilé aluminium anodisé
• Rétroaction de position : en option (potentialisé, non potentialisé, potentiomètre)
• Surveillance : limitation de courant
