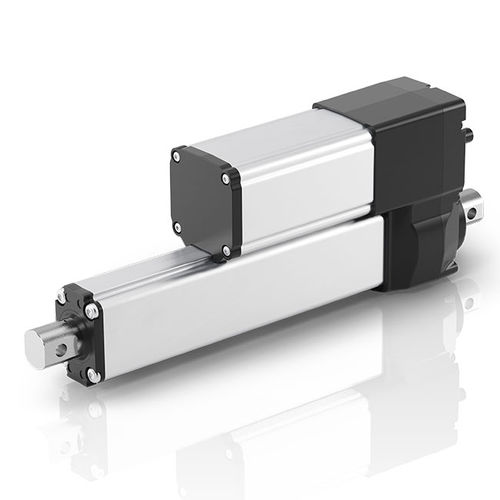

Actionneur électrique LD1000C

linéaireen acier inoxydableen aluminium anodisé

Généralités
Le vérin électrique LD1000C fournit un mouvement linéaire de forte puissance pour des applications extérieures et industrielles. Force de poussée/traction jusqu'à 10 000 N et courses de 15 mm à 1000 mm. La commande intégrée réduit le besoin d'électronique externe tout en permettant un positionnement précis et répétable en environnement sévère.

Interface et commande
Unité de commande intégrée avec interface de communication CAN pour pilotage direct par automates, cartes embarquées ou microcontrôleurs. Mises à jour du firmware et paramétrage via CAN. Prise en charge d'entrées numériques et analogiques pour une intégration simplifiée.

Rétroactions et positionnement

• Rétroaction de position finale (sorties numériques)
• Système de mesure de déplacement absolu (position absolue)
• Rétroaction de position analogique (configurable)
• Rétroaction numérique haute résolution via CAN (>4 700 pas par tour)

Paramètres accessibles via CAN : tension d'alimentation, courant moteur, position et états.

Personnalisation et options

• Profils de mouvement programmables et vitesses configurables (en usine ou par logiciel)
• Courses personnalisées (en usine ou configurables via CAN)
• Systèmes de suspension/adaptateurs/accouplements sélectionnables, percements sur demande
• Couleurs/peintures du boîtier et cotes d'installation personnalisables
• Moyens de commande : CAN, télécommande ou signaux numériques
• Variantes de tension : 12 VDC, 24 VDC (versions jusqu'à 48 VDC sur demande)
• Embrayage de surcharge optionnel et actionnement d'urgence manuel
• Longueurs de câbles et connecteurs personnalisables (M12 standard)

Qualité et résistance environnementale
Boîtier en aluminium moulé sous pression avec profilé anodisé ; tube de levage et extrémités en acier inoxydable ; moteur DC sans entretien. Protection IP69K (statique) autorisant le nettoyage haute pression/vapeur. Résistant aux UV, éclaboussures salines et fortes vibrations. Température d'utilisation : -20 °C à +65 °C. Stockage : -40 °C à +85 °C.

Domaines d'application typiques

• Machines agricoles (réglages sur moissonneuses-batteuses, presses à balles rondes)
• Engins mobiles et hors-route (remplacement de fonctions hydrauliques, dispositifs de signalisation repliables, réglage de convoyeurs)
• Applications offshore et marines (inclinaison d'antennes GPS, plateformes de bain, garages d'annexes)
• Industrie et logistique (rampes de chargement, châssis de transport, supports de marchandises)

Avantages client (résumé)

• Course jusqu'à 1000 mm
• Force de poussée/traction jusqu'à 10 000 N
• Indice de protection IP69K pour nettoyage haute pression
• Commande intégrée pour intégration simplifiée
• Matériaux robustes et résistance aux environnements
• Régulation de vitesse et surveillance courant/température
• Fonctionnement synchrone possible (jusqu'à six vérins)

Caractéristiques / spécifications techniques

• Modèle : LD1000C
• Force maximale : jusqu'à 10 000 N (poussée/traction)
• Vitesse maximale : jusqu'à 156 mm/s
• Longueur de course : min. 15 mm – max. 1000 mm (infini/paramétrable)
• Cote d'installation (A) : si course < 400 mm → course + 200 mm ; si course ≥ 400 mm → course + 250 mm
• Certifications : NRTL (UL 61800-5-1:2012/R:2021-02) et CSA C22.2 No. 274:2017
• Facteur de marche : 30%
• Rétroaction de position : fin de course, système de mesure absolu, recopie analogique, numérique via CAN
• Synchronisation : oui (jusqu'à six vérins)
• Tensions : 12 VDC, 24 VDC (versions jusqu'à 48 VDC sur demande)
• Fin de course intégré : oui
• Signal de fin de course : oui
• Protection : IP69K (statique)
• Auto-blocage : jusqu'à la charge nominale
• Température de stockage : -40 °C à +85 °C
• Température d'utilisation : -20 °C à +65 °C
• Matériau du tube de levage : acier inoxydable
• Matériau du boîtier : aluminium moulé sous pression, profilé aluminium anodisé
• Couleur boîtier : similaire à RAL 9005 (noir)
• Raccordement : connecteur M12
• Longueurs de câble : 3 m, 5 m, 10 m (sur demande)
• Surveillance : courant moteur et température
• Options : suspensions sélectionnables, courses spéciales, adaptateurs/accouplements personnalisés, câbles/prises spéciales
