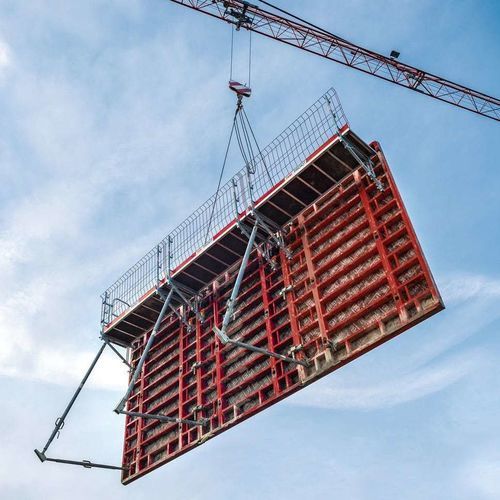

Panneau de coffrage de voiles MAXIMO

en contreplaqué

Résumé
MAXIMO est un système de coffrage cadre conçu pour le coffrage rapide et économique de voiles et poteaux. Conçu par PERI, il utilise la technologie d'ancrage unilatérale MX (MX 15 / MX 18) pour accélérer la pose des ancrages, réduire la main‑d'œuvre sur site et garantir une trame régulière des joints et ancrages pour un bon rendu du béton apparent.

Principaux bénéfices

• Système d'ancrage unilatéral MX pour une pose rapide sans tubes entretoises ni cônes.
• Nombre optimisé et position centrale des points d'ancrage réduisant les besoins en matériaux et améliorant l'esthétique du béton.
• MX 18 utilisable pour épaisseurs de voile jusqu'à 60 cm ; alternatives DW 15 / DW 20 utilisables des deux côtés.
• Cadres d'éléments avec peinture pailletée/pulvérisée ou versions galvanisées à chaud + peinture facilitant le nettoyage et limitant l'adhérence du béton.

Applications / Performances

• Coffrage efficace de voiles et poteaux sur chantiers exigeant une bonne qualité de surface (logements de standing, parkings souterrains, puits, tunnels).
• Réduction des temps de travail pouvant atteindre 50% par rapport à un coffrage cadre conventionnel selon conditions comparables.
• Compatible avec RUNDFLEX, cassaforme circulaires SRS et coffrage à panneaux TRIO pour usages mixtes.

Variantes et options

• Hauteurs d'éléments : 2,70 m, 3,00 m, 3,30 m, 3,60 m ; versions hautes MAXIMO 300 / MAXIMO 360 disponibles sur demande.
• Longueurs d'éléments : 0,30 m | 0,45 m | 0,60 m | 0,90 m | 1,20 m | 2,40 m.
• Hauteurs d'extension : 0,30 m | 0,60 m | 0,90 m | 1,20 m.
• Accessoires : plate‑formes MXP, système de console MXK, MX Shaft Corner pour déplacement des ensembles de puits, coupleur d'alignement BFD pour empilage.

Avantages additionnels / Utilisabilité

• Moins de personnel requis sur site grâce à l'installation simplifiée et accélérée d'un seul côté.
• Le coupleur d'alignement BFD permet des connexions affleurantes et étanches, empilage jusqu'à 5,40 m et compensations jusqu'à 10 cm.
• Large gamme d'accessoires de sécurité et d'appuis (MXK, MXP, porte‑parapet MX, étai RS, tréteaux) pour une manipulation sûre.
• Programme modulaire et compatibilité d'accessoires améliorant la flexibilité et la logistique sur chantier.

Caractéristiques / spécifications techniques

• Type de système : Coffrage de voile (coffrage cadre)
• Hauteurs d'éléments : 2,70 m | 3,00 m | 3,30 m | 3,60 m
• Longueurs d'éléments : 0,30 m | 0,45 m | 0,60 m | 0,90 m | 1,20 m | 2,40 m
• Hauteurs d'extension : 0,30 m | 0,60 m | 0,90 m | 1,20 m
• Matériau : Acier (cadres) ; parement : Finply 18 mm ou parement plastique
• Temps d'installation : Élément individuel (usage unique/multiple) : 0,20–0,38 h/m² ; combinaisons : 0,15–0,23 h/m²
• Pression maximale admissible du béton frais : 80 kN/m²
• Technologie d'ancrage : MX 15 / MX 18 (unilatérale) ; alternatives : DW 15, DW 20
• Systèmes de fermeture : bouchon à vis, bouchon rivet, bouchon fibre‑béton (DK) avec certificats d'essai
• Connexion : Coupleur d'alignement BFD (affleurant, étanche) adapté pour empilage, compensations, déports et solutions d'angle
• Normes : Planéité selon DIN 18202, tableau 3, ligne 7
