Panneau de coffrage de voiles RUNDFLEX

Présentation

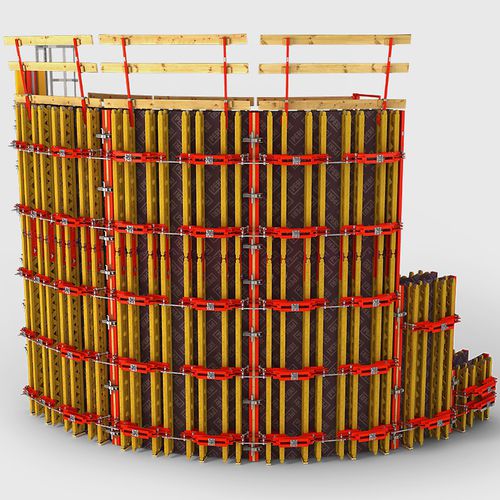

Coffrage circulaire de paroi réglable en continu pour des rayons à partir de 1,00 m. RUNDFLEX utilise des panneaux standard préassemblés qui s'adaptent au rayon requis sans modification des panneaux. Adapté aux ouvrages aux rayons fréquemment variables, par ex. stations d'épuration, rampes en hélice de parkings ou silos.

Applications

• Parois courbes à rayons variables (diamètres > 1,00 m)
• Stations d'épuration
• Rampes en spirale pour parkings à étages
• Silos et structures de stockage

Principales caractéristiques

• Panneaux standard préassemblés pour parois courbes
• Réglage continu et rapide pour rayons ≥ 1,00 m sans altération des panneaux
• Moindre effort d'installation grâce aux unités préassemblées et au verrou d'alignement BFD
• Réglage rapide par gabarit et par des vis d'ajustement à filetage hexagonal auto-nettoyant
• Vis réglées avec la clé à cliquet combinée SW24
• Possibilité de fournir des éléments avec rayon préréglé sur demande
• Utilisable horizontalement pour arcs spéciaux à rayons variables

Coffrage et matériaux

• Poutres de coffrage : bois
• Vis d'ajustement : acier
• Épaisseurs du parement selon le rayon : rayons ≥ 4,00 m : 21 mm ; rayons ≥ 2,50 m : 18 mm ; rayons ≥ 1,00 m : 2 × 9 mm

Remarques / Caractéristiques techniques

• Type de système : coffrage panneaux
• Hauteurs d'éléments : 0,60 m | 1,20 m | 1,80 m | 2,40 m | 3,00 m | 3,60 m
• Largeurs éléments (intérieur) : 0,72 m | 1,23 m | 2,40 m
• Largeurs éléments (extérieur) : 0,85 m | 1,28 m | 2,50 m
• Pression admissible du béton frais : 60 kN/m² (ligne 6, tableau 3, DIN 18202)
• Taux d'ancrage : à partir de 0,54 ancrages par m² de paroi
• Charge adm. de la plateforme : 150 kN/m², classe de charge 2
• Autres : gabarits de rayon coupés disponibles ; éléments préréglables sur demande ; utilisable horizontalement pour arcs spéciaux
