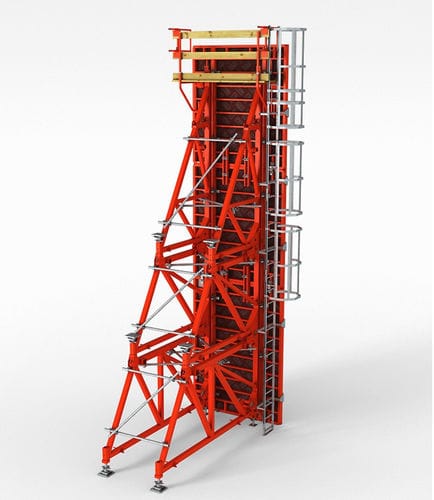

Ferme de butonnage SB

Présentation
Les fermes de butonnage SB assurent la reprise des charges pour coffrage une face sur des hauteurs de 3,00 à 8,75 m. Elles transfèrent la pression du béton frais vers la sous-structure et les fondations et sont compatibles avec les systèmes de coffrage de voiles PERI. Les fermes SB peuvent également servir de consoles horizontales pour des applications en porte-à-faux.

Applications

• Coffrage d’éléments et de voiles en béton coffrés sur une face, avec transfert du pressions de bétonnage vers les fondations
• Utilisation comme consoles horizontales pour porte-à-faux, rives de dalles ou têtes de poteau
• Intégration modulable avec les systèmes de coffrage muraux PERI

Utilisation type / Avantages

• Polyvalence : compatible avec l’ensemble des systèmes de coffrage muraux PERI
• Raccordement rapide : pièces de liaison pré-montées sur la ferme pour un couplage sans composants additionnels
• Logistique optimisée : géométrie des éléments adaptée aux dimensions camion et conteneur pour un transport et une manutention efficaces

Caractéristiques / Spécifications techniques

• Type de système : Cadre de support
• Hauteur de bétonnage : 3,00 m – 8,75 m
• Capacité de pression du béton frais : jusqu’à 60 kN/m²
• Charges (traction/compression) : Ancrage DW 15 : 180 kN ; DW 20 : 300 kN ; DW 26 : 500 kN
• Autre : Le support d’ancrage en V PERI et le coupleur d’avance permettent l’installation précise du tirant à 45° pour un transfert de charge sûr et une stabilité maximale
