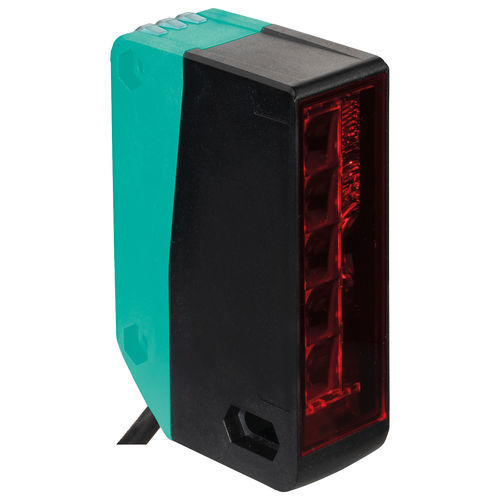

Détecteur photoélectrique rétro-réfléchissant OGR4000-R305-2EP-IO-0,3M-V1

rectangulaireLEDlumière rouge

Principaux avantages : - Capteur de surface rétro-réfléchissant avec cinq faisceaux lumineux dans un boîtier de capteur photoélectrique standard - Des faisceaux émetteurs clairs bien visibles garantissent une orientation en tout confort du capteur - Détection fiable de toutes les surfaces, quelle que soit la texture de l'objet - Détection fiable de petites pièces pour des objets très plats de forme irrégulière - Détection constante des objets à partir de 2 mm sur toute la zone de détection Description du produit : Capteur de surface rétro-réfléchissant, lumière rouge, portée de détection max. 4 m, hauteur de champ lumineux 60 mm, interface IO-Link, 2 sorties push-pull, câble fixe avec prise M12 Données techniques : - Portée de détection effective : Mode standard : 0 ... 4 m ; Haute résolution : 0 ... 2 m - Distance du réflecteur : 0,2 ... 4 m réflecteur H85-2 - Portée de détection limite : 4 m - Portée de détection : voir tableau - Cible de référence : réflecteur H85-2 - Source lumineuse : LED - Type de lumière : lumière rouge modulée visible - Identification du groupe de risque LED : groupe d'exception - Hauteur du champ : 60 mm - Largeur du champ : 12 mm - Taille de l'objet : Minimum 2 mm, 3 mm, 5 mm, 8 mm, 10 mm ; détection indépendante de la position à l'intérieur de la portée de détection - Nombre de faisceaux : 5 - Angle d'ouverture : +/- 2 ° - Limite de la lumière ambiante : EN 60947-5-2 - Résolution : voir tableau Paramètres liés à la sécurité fonctionnelle : - MTTFd : 674 a - Durée de mission (TM) : 20 a - Couverture du diagnostic (DC) : 0 % Indicateurs/moyens de fonctionnement : - Indicateur de fonctionnement : LED verte : allumée en permanence - sous tension ; clignotante (4Hz) - court-circuit ; clignotante avec courtes interruptions (1 Hz) - mode IO-Link - Indicateur de fonction : LED jaune : Allumée en permanence : chemin lumineux dégagé ; Éteinte en permanence : objet détecté ; Clignotante (8 Hz) - fin de la compensation - Éléments de contrôle : Touche Teach-In ; Commutateur rotatif à 5 positions pour la sélection des modes de fonctionnement Spécifications électriques : - Tension de fonctionnement (UB) : 10 ... 30 V CC ; mode IO-Link : 18 ... 30 V CC - Ondulation : max. 10 % - Courant de consommation à vide (I0) : < 35 mA à 24 V de tension d'alimentation - Classe de protection : III Interface : - Type d'interface : IO-Link - Révision IO-Link : 1.1 - Profil de l'appareil : Identification et Diagnostic - I&D ; Capteur intelligent - SSP 2.1 - Données de processus : Entrée 8 Bit (signal de commutation 1 Bit, alarme de stabilité 1 Bit, valeur de mesure 6 Bit) ; Sortie 2 Bit (fonction de contrôle du capteur 1 Bit, fonction de contrôle d'évaluation 1 Bit) - ID fournisseur : 1 (0x0001) - ID de l'appareil : 0x101001 (1052673) - Taux de transfert : COM2 (38,4 kBit/s) - Temps de cycle min. : 2,3 ms - Prise en charge du mode SIO : oui - Type de port maître compatible : Classe A, Classe B (utiliser un adaptateur à 3 pôles ou un câble à 3 fils) Sortie : - Type de commutation : Réglable ; par défaut : C/Q - Broche 4 : NPN normalement ouvert / éteint, PNP normalement fermé / allumé, IO-Link ; /Q - Broche 2 : NPN normalement fermé / allumé, PNP normalement ouvert / éteint - Sortie de signal : 2 sorties push-pull (4 en 1), protégées contre les courts-circuits, protégées contre l'inversion de polarité, protégées contre les surtensions - Tension de commutation : max. 30 V CC - Courant de commutation : max. 100 mA - Chute de tension (Ud) : ≤ 1,5 V CC - Fréquence de commutation (f) : Mode standard : 500 Hz, Haute résolution : 250 Hz - Temps de réponse : Mode standard : 1 ms, Haute résolution : 2 ms Conformité : - Interface de communication : IEC 61131-9 / IO-Link V1.1.4 - Norme produit : EN 60947-5-2 Approbations et certificats : - Approbation UL : E87056, cULus Listed, alimentation de classe 2, évaluation type 1 - Approbation CCC : Non requise pour les produits dont la tension est ≤36 V Conditions ambiantes : - Température ambiante : -40 ... 60 °C (-40 ... 140 °F) ; minimum pendant l'apprentissage : -30 °C ; variation de température permise après l'apprentissage : ±20 K - Température de stockage : -40 ... 70 °C (-40 ... 158 °F) Spécifications mécaniques : - Degré de protection : IP67 - Raccordement : câble fixe de 300 mm avec connecteur M12 x 1, 4 broches - Matériau : Boîtier : PC (Polycarbonate) ; Face optique : Plaque en plastique - Masse : 104 g - Dimensions : Hauteur : 89 mm ; Largeur : 25,8 mm ; Profondeur : 59,5 mm Conformité du produit : - Europe – CE - USA - cULus LISTED - Interface IO-Link
